Um sistema de fole é um elemento metálico flexível e sujeito a pressão, projetado para absorver expansão térmica, vibração e movimento do tubo, mantendo o fluido vedado. Trate-o como um componente projetado com classificações de movimento e regras de instalação definidas, e não como uma mangueira corrugada genérica.
Quando uma bomba arranca num circuito de água quente a 90°C, o tubo próximo do permutador de calor pode saltar 12 a 20 mm à medida que o metal aquece. Se a linha for rígida, esse deslocamento é transferido para flanges, corpos de válvulas e soldas; os flanges começam a chorar e uma rachadura na placa de base pode aparecer em semanas. Um sistema de fole muda o cenário: as circunvoluções flexionam, o flange permanece apertado e a bomba permanece alinhada.
Este guia explica o que é um sistema de fole, o movimento que ele pode suportar, a fadiga e os padrões por trás dele, os materiais que definem seus limites de serviço e os parâmetros de seleção que evitam falhas em campo.
O que é um sistema de fole?
Um elemento de fole é um tubo de parede fina formado em uma série de circunvoluções anulares ou helicoidais. O sistema adiciona tudo o que é necessário para trabalhar em tubulações reais: acessórios de extremidade, um revestimento interno e, onde houver impulso, tirantes, dobradiças ou um design com pressão balanceada. Como afirma a Associação de Fabricantes de Juntas de Expansão (EJMA), uma junta de expansão é um elemento de fole flexível com acessórios finais, como flanges, para permitir a conexão à tubulação adjacente.
O princípio de funcionamento é simples: quando o tubo conectado se move, cada convolução dobra ligeiramente dentro da sua faixa elástica. Como o formato corrugado espalha a deformação por muitas pequenas dobras, o elemento ganha uma baixa taxa de elasticidade sem perder resistência. O resultado é um componente que comprime, estende e desvia continuamente sem sobrecarregar os flanges e o equipamento.
Vista isométrica em corte: o elemento de fole fica entre duas conexões de extremidade, com um revestimento protegendo o caminho do fluxo.
Componentes principais
- Elemento de fole — o limite de pressão corrugado composto por coroas e raízes.
- Conexões finais — flanges, extremidades soldadas ou niples roscados.
- Revestimento interno — protege o fole contra erosão, turbulência e meios de alta velocidade.
- Cobertura externa ou trança — protege contra danos mecânicos e limita a extensão.
- Tirantes e dobradiças – absorvem o impulso de pressão para que o fole veja apenas o movimento pretendido.
Capacidades de movimento: o que um sistema de fole pode absorver
O movimento axial é onde um sistema de fole se mantém: uma junta de expansão axial de elemento único pode absorver muito mais deslocamento do que uma face de flange rígida pode tolerar. A deflexão lateral e a rotação angular também são possíveis, mas consomem mais convoluções. A torção – torção em torno do eixo do tubo – nunca deve ser aplicada a um fole não reforçado.
Movimentos nominais típicos por elemento de fole; um sistema multiconvolução aumenta a capacidade total.
| Movimento | Classificação típica | Nota de projeto |
|---|---|---|
| Compressão axial | 15 a 60 mm | Mais eficiente; adicione convoluções para viagens mais longas |
| Extensão axial | -10 a -30 mm | Geralmente menor que a compressão; verifique os limites do tirante |
| Laterais deflection | ±5 a ±20 mm | Precisa de duas ou mais circunvoluções; taxa de primavera é importante |
| Rotação angular | ±2° a ±10° | Use designs articulados ou gimbal para alta pressão |
| Torção | Nenhum | Deve ser contido por guias e âncoras |
Quando vários movimentos ocorrem ao mesmo tempo, a combinação reduz o permitido de cada um. Forneça ao fornecedor o conjunto completo – axial mais lateral mais angular, em milímetros e graus – junto com o número de ciclos térmicos por ano.
Ciclo de vida e padrões de projeto: a fadiga é o verdadeiro limite
A vida útil de um sistema de fole é expressa em ciclos e não em anos civis. Cada compressão e extensão dobra a convolução em sua coroa e raiz; essas tensões localizadas se acumulam até que uma trinca comece na seção mais fina. A EJMA publica o método de projeto que conecta movimento aplicado, pressão interna, espessura da parede e geometria de convolução a um ciclo de vida esperado. A relação não é linear: reduzir o movimento para 50% do curso nominal pode multiplicar a vida útil esperada por aproximadamente dez.
Curva de fadiga ilustrativa seguindo a abordagem de ciclo de vida EJMA; os valores reais dependem da pressão, temperatura e geometria.
Duas consequências são importantes no local. Primeiro, o movimento excessivo de um fole, mesmo que alguns milímetros, queima a maior parte de sua reserva de fadiga. Em segundo lugar, a alta pressão interna cria impulso axial que pode desestabilizar o elemento – uma condição chamada contorção. As âncoras principais, guias e tirantes não são acessórios; eles mantêm o elemento dentro de seu envelope nominal.
Materiais e fabricação moldam os limites de serviço
A maioria dos sistemas de fole são construídos em aço inoxidável austenítico: 304/304L para serviços gerais, 316/316L onde cloretos ou atmosferas marinhas estão presentes e classes estabilizadas onde altas temperaturas sustentadas amolecem o metal. Em aplicações químicas agressivas aparecem as ligas de níquel, mas elas multiplicam os custos, de modo que a escolha do material é tanto um exercício econômico quanto técnico.
Os limites de temperatura do material explicam por que o aço inoxidável domina a função do fole nas linhas de aquecimento e de processo.
O método de formação também é importante. Os elementos formados hidraulicamente têm convoluções limpas e uniformes e atendem ao trabalho cíclico; elementos laminados mecanicamente funcionam bem para passo e diâmetro controlados em longas tiragens de produção. A construção de múltiplas camadas – duas ou três camadas finas em vez de uma parede espessa – aumenta a capacidade de pressão com uma taxa de mola mais baixa, mas cada camada deve ser ventilada para que uma pequena rachadura na parede não possa se tornar uma armadilha de pressão. Os acessórios finais são soldados por procedimentos qualificados; uma má transição de solda é um ponto de início comum para trincas por fadiga.
Para sistemas de gás residenciais e comerciais, a mesma tecnologia corrugada aparece como um conector de gás flexível em aço inoxidável; a diferença é o contexto – uma conexão de aparelho de curvatura única em vez de uma junta de expansão multiconvolução. A comparação entre foles de aço inoxidável e foles de borracha geralmente se resume à temperatura, pressão, segurança contra incêndio e envelhecimento: a borracha endurece e racha com o tempo, enquanto o aço inoxidável mantém seu desempenho nominal por décadas.
Onde os sistemas de fole são usados
Em uma planta, os sistemas de fole aparecem em três funções diferentes: como juntas de expansão, como conectores de gás e como linhas de água flexíveis. A geometria pode parecer semelhante, mas a lógica de classificação é diferente, portanto, combinar o produto com o serviço é o primeiro passo.
Tubulação industrial e loops térmicos
Os circuitos de vapor, óleo térmico e água quente crescem com a temperatura. Um compensador metálico flexível com extremidades flangeadas absorve o movimento axial e lateral nos bocais do equipamento e entre pontos de ancoragem fixos, protegendo as carcaças das bombas e os flanges do trocador de calor contra o empuxo térmico. Para serviços cíclicos, especifique o ciclo de vida e não apenas o curso.
Junta de expansão ondulada do compensador de metal flexível Este compensador flangeado ou soldado absorve o movimento axial e lateral da expansão térmica em sistemas de vapor, óleo térmico e água quente, protegendo as carcaças das bombas e os flanges do trocador de calor. Sua trança de aço inoxidável 304 e classificação de pressão de até 1,6 MPa são adequadas para serviços cíclicos. Ver Produto → Aparelhos a gás e conexões de abastecimento

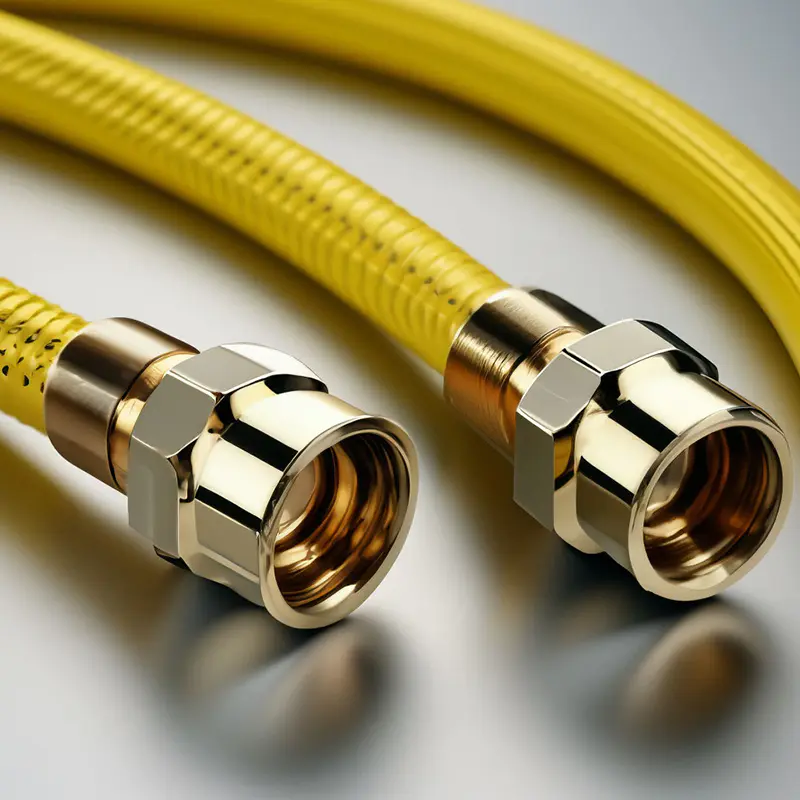

O tubo corrugado de aço inoxidável e os conectores de gás semirrígidos usam o mesmo princípio de corrugação para transportar o gás com segurança em baixa pressão, enquanto permitem que o aparelho se mova para manutenção. Um conector de gás de aço inoxidável com certificação CSA adiciona uma conexão padronizada e um teste de vazamento de fábrica – uma vantagem documentada quando um inspetor pede para ver a classificação.
Conectores de gás de aço inoxidável certificados pela CSA (DN10–DN25) Uma linha de conectores de gás de aço inoxidável certificados pela CSA com material 304, espessura de parede de 0,2–0,25 mm e 100% de teste de vazamento. Tamanhos disponíveis de DN10 a DN25 com porcas de alargamento, adequados para aparelhos a gás residenciais e comerciais onde a documentação avaliada pelo inspetor é importante. Ver Produto → Uma reclamação comum em campo é o assobio do fluxo de gás. O apito vem do padrão de fluxo dentro de um furo liso; um conector de gás sem apito usa um núcleo interno moldado para suprimi-lo, mantendo o envelope com classificação CSA e a flexibilidade da parede do fole.
Conector de gás sem apito de aço inoxidável DN15 Um conector DN15 com espessura de parede de 0,25 mm, porca alargada de 15/16"-16UNF e vários adaptadores. Seu núcleo sem apito suprime o ruído do fluxo de ar enquanto mantém uma vedação rígida com porcas de latão ou aço carbono, disponíveis em comprimentos de 12 a 72 polegadas para instalações flexíveis. Ver Produto → Falhas comuns e como evitá-las
A maioria dos sistemas de fole que falham falha por uso indevido, não por fabricação. A lista abaixo reflete a experiência típica de campo em trabalhos de manutenção de tubulações, e cada item é mapeado diretamente para uma regra de instalação.
- Excesso de extensão além do curso nominal — o elemento atinge o fundo e produz a coroa. Prevenção: instale um batente de deslocamento ou use um elemento mais longo.
- Torção during installation — o fole está torcido por um par de flanges desalinhado. Prevenção: alinhe os dois flanges paralelamente antes de apertar.
- Golpe de aríete ou pico de pressão — um aumento repentino excede o envelope avaliado. Prevenção: instalar válvulas de fecho lento e verificar a pressão transitória.
- Âncoras principais quebradas — quando uma âncora vizinha falha, o fole recebe todo o impulso axial e se contorce. Prevenção: inspecione as âncoras anualmente e projete o empuxo desde o início.
- Corrosão por cloreto — cloretos externos provenientes de superfícies de isolamento ou de fissuras com água de lavagem 304. Prevenção: especifique 316 ou uma capa protetora onde existam cloretos.
- Vibração de alta frequência nas terminações trançadas - a preocupação local inicia uma rachadura. Prevenção: afastar o fole da fonte ou adicionar um suporte de amortecimento.
O contexto mecânico é abordado em nossa nota sobre por que o fole metálico falha em tubulações industriais . Resumindo, três hábitos evitam a maioria das falhas: respeitar o curso nominal, evitar torções e manter as âncoras em boas condições.
Como selecionar um sistema de fole: os parâmetros que importam
A seleção começa com uma revisão linha por linha do imposto, e não com um número de catálogo. Anote as faixas de operação, não as médias: um fole dimensionado para temperatura média, mas atingido duas vezes por dia por uma ultrapassagem de 20°C, falhará precocemente.
| Parâmetro | Por que isso importa | Nota prática |
|---|---|---|
| Média e corrosividade | Define a qualidade do material e as necessidades do revestimento | H 2 S ou cloretos mudam a liga |
| Temperatura de projeto | Define estresse e desclassificação permitidos | Use o pico, não a média |
| Pressão de projeto | Define a espessura da parede e as cargas axiais | Inclui pressão transitória e de surto |
| Movimento (axial, lateral, angular) | Determina a contagem e o tipo de convolução | Liste todos os três, com direção e frequência |
| Ciclo de vida necessário | Define o nível de estresse por convolução | Conte os ciclos térmicos reais por ano |
| Ancoragem disponível | Evita contorções e impulso excessivo | Âncoras principais ou tirantes necessários |
| Tipo de encaixe final | Flange, extremidade soldada ou niple roscado | Combine a classificação do flange do tubo |
| Envelope espacial | Limita o comprimento e o tom | Projetos universais precisam de mais comprimento |
Envie esses números ao fabricante e solicite o ciclo de vida esperado em seu curso nominal, as taxas de mola e a pressão de contorção. Um fornecedor que responde a todas as três está citando um sistema de fole projetado; quem responde apenas com preço está citando um tubo corrugado.
Perguntas frequentes sobre o sistema de fole
Q1: O que é um fole de aço inoxidável e como funciona um sistema de fole?
Um fole de aço inoxidável é um tubo de metal corrugado que flexiona como uma mola enquanto contém pressão. Em um sistema, ele absorve expansão térmica, vibração e movimento da tubulação para que bombas, válvulas e flanges permaneçam dentro das cargas projetadas.
Q2: Qual é a diferença entre um fole, uma mangueira de metal e uma mangueira de borracha?
Um elemento de fole é curto e projetado para movimento definido; uma mangueira de metal é mais longa e suporta vibrações e pequenos deslocamentos; mangueiras de borracha são mais baratas, mas envelhecem, racham e não sobrevivem a altas temperaturas ou serviços com risco de incêndio.
Q3: Quanto tempo dura um conector de gás ou fole de aço inoxidável?
A vida é medida em ciclos e não em anos. Um conector de gás de aço inoxidável com certificação CSA instalado sem dobras normalmente dura tanto quanto o aparelho. As juntas de expansão são classificadas para uma contagem de ciclos por EJMA, geralmente de 1.000 a 100.000 ciclos, dependendo do curso e da pressão.
Q4: Como posso saber se um sistema de fole está danificado?
Procure vincos, protuberâncias, rachaduras, tranças quebradas e descoloração; meça o comprimento instalado em relação ao original. Se o elemento não puder retornar ao comprimento definido ou se um teste de flexão mostrar rigidez, substitua-o antes que ocorra vazamento.
Q5: Um sistema de fole pode absorver vibrações e ruídos?
Ele isola a vibração transmitida pela estrutura, adicionando flexibilidade entre os suportes dos tubos. O fluxo de gás sibilante, no entanto, precisa de um núcleo interno moldado – é isso que um conector de gás sem apito faz – enquanto um fole padrão controla o movimento.
Q6: Os foles e juntas de dilatação precisam de manutenção?
Sim: verificações visuais anuais, inspeção de âncoras e tirantes, limpeza de detritos de circunvoluções e ciclos de registro. Substitua o elemento quando ele atingir sua contagem de ciclo nominal ou mostrar qualquer sinal de rachadura.
