Em setores como manufatura industrial, engenharia química e instrumentos de precisão, as mangueiras de vedação são componentes essenciais que garantem a transmissão segura de meios (gases, líquidos) e evitam vazamentos. Os foles de aço inoxidável, com suas propriedades metálicas exclusivas e design estrutural, tornaram-se a escolha ideal para cenários que exigem alto desempenho de vedação. Eles podem resolver com eficácia as limitações das mangueiras de vedação tradicionais de borracha ou plástico em termos de resistência à temperatura, resistência à pressão e resistência à corrosão. A seguir, são apresentadas soluções específicas de múltiplas dimensões.
Compatibilidade entre as principais vantagens de desempenho e os requisitos de vedação
As principais demandas das mangueiras de vedação são vazamento zero, resistência aos meios, adaptabilidade às mudanças ambientais (flutuações de temperatura e pressão) e um certo grau de capacidade de compensação flexível. As características do aço inoxidável abaixo podem atender precisamente a estes requisitos:
Excelente confiabilidade de vedação: Adotando uma estrutura de fole formada integralmente feita de aço inoxidável (como graus 304 e 316), combinada com extremidades de conexão usinadas com precisão (como flanges e interfaces roscadas), pode obter vedação estanque de metal com metal. Alternativamente, pode melhorar ainda mais o efeito de vedação combinando com juntas resistentes a altas temperaturas/resistentes à corrosão (como juntas de PTFE). Ele pode prevenir efetivamente o vazamento de gases e líquidos (incluindo meios corrosivos e fluidos de alta temperatura), com uma taxa de vazamento tão baixa quanto 1×10⁻⁹ Pa·m³/s ou menos.
Ampla faixa de temperatura e resistência à pressão: Pode funcionar de forma estável dentro de uma faixa de temperatura de -270°C (temperatura ultrabaixa) a 600°C (alta temperatura), excedendo em muito a das mangueiras de borracha (geralmente -40°C a 120°C). Ao mesmo tempo, pode suportar altas pressões de trabalho (as especificações convencionais podem atingir 1,6-10MPa e modelos especialmente personalizados podem atingir maiores), tornando-o adequado para conexões seladas em sistemas de tubulações de alta pressão.
Resistência à corrosão e compatibilidade com meios: o aço inoxidável 304 pode resistir à erosão causada por água, vapor e ácidos e álcalis fracos, enquanto o aço inoxidável 316 pode suportar meios fortemente corrosivos, como água do mar, sais de cloreto e solventes orgânicos. Isso evita falhas de vedação causadas pelo envelhecimento do material ou erosão pelo meio, tornando-o particularmente adequado para ambientes corrosivos em indústrias como engenharia química e farmacêutica.
Compensação flexível e resistência à vibração: A estrutura anular ondulada do fole confere-lhe boas capacidades de compensação axial, lateral e angular. Ele pode absorver deslocamentos causados pela expansão e contração térmica de tubulações, vibração de equipamentos ou desalinhamento de instalação, reduzindo o estresse em interfaces seladas e diminuindo o risco de vazamento devido a conexões rígidas.
Estabilidade estrutural e longa vida útil: O material metálico não envelhece facilmente e possui resistência à fadiga. Ele pode manter a integridade estrutural sob tensões alternadas de longo prazo (como vibrações e flutuações de pressão), com uma vida útil de mais de 10 anos, muito mais longa do que a das mangueiras de borracha (geralmente 1-3 anos).
Cenários típicos de aplicação
Como mangueiras de vedação, os foles de aço inoxidável podem substituir amplamente as mangueiras de vedação tradicionais para resolver problemas de vedação em diferentes cenários:

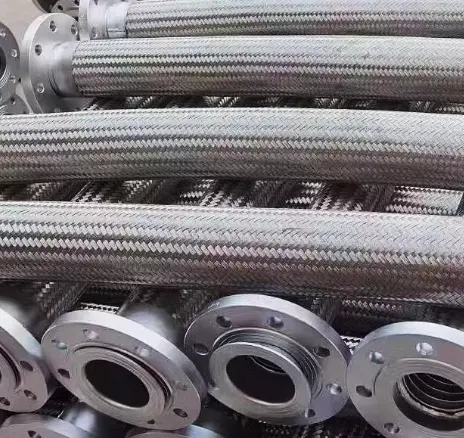

Conexões Seladas em Tubulações Industriais
Usado para conexões vedadas entre equipamentos como bombas, válvulas, vasos de pressão e tubulações, especialmente adequado para sistemas de tubulações que transportam vapor de alta temperatura, óleo quente e líquidos corrosivos, como a vedação de tubos de entrada/saída de reatores químicos e conexões seladas flexíveis de tubulações de vapor em usinas de energia.
Em tubulações de equipamentos de baixa temperatura, como GNL e nitrogênio líquido, elas podem ser usadas como mangueiras de vedação para suportar temperaturas ultrabaixas e evitar vazamentos causados pela fragilização em baixa temperatura.
Vedação de instrumentos e medidores de precisão
Nos sistemas de trajetória de gás e líquido de instrumentos analíticos (como cromatógrafos gasosos e espectrômetros de massa), eles podem ser usados como mangueiras de vedação para garantir a transmissão limpa e vazamento zero de gases transportadores e amostras, garantindo a precisão da análise.
Nas extremidades de conexão dos equipamentos de medição (como medidores de vazão e manômetros), a vedação flexível reduz o impacto da vibração na precisão da medição e evita vazamentos do meio.
Proteção de vedação de equipamentos mecânicos
Para vedação de tubulações em sistemas hidráulicos e pneumáticos, especialmente para conexões de partes móveis de equipamentos (como cilindros de óleo e cilindros de ar), a compensação flexível do fole pode absorver deslocamentos de movimento, garantindo a vedação e evitando o desgaste da tubulação.
Para vedação de tubulações de água de resfriamento e tubulações de combustível de equipamentos de energia, como motores e compressores, elas podem suportar altas temperaturas e vibrações durante a operação do equipamento, evitando que vazamentos de óleo e água causem falhas.
Requisitos de vedação em ambientes especiais
Na engenharia naval, eles são usados para conexões seladas de tubulações de convés de navios e equipamentos subaquáticos, resistindo à corrosão da água do mar e à vibração do casco.
Na indústria nuclear, as mangueiras de vedação para transmissão de meio radioativo possuem resistência à radiação e altas características de vedação para garantir a segurança.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Calibre e comprimento: Selecione calibres como DN6-DN300 de acordo com os requisitos de fluxo médio. O comprimento deve ser determinado com base na compensação de deslocamento da tubulação, com uma certa margem flexível reservada (geralmente 10%-20% maior que o comprimento da conexão rígida).
Pressão e temperatura: De acordo com a pressão de trabalho do sistema (a pressão de projeto deve ser ≥1,5 vezes a pressão de trabalho) e a faixa de temperatura, selecione abaixo os níveis de pressão e materiais correspondentes (como o aço inoxidável 310S é preferido para condições de trabalho em alta temperatura).
Características do meio: Para meios corrosivos, selecione materiais 304, 316 ou Hastelloy de acordo com a composição do meio (como concentração de íons cloreto). Se necessário, execute o revestimento da parede interna (como revestimento de PTFE) para aumentar a resistência à corrosão.
Método de conexão: Selecione formas de conexão como flanges (soldagem de soquete, soldagem de topo), roscas (roscas NPT, G) e conectores rápidos de acordo com o tipo de interface do equipamento, garantindo a correspondência de vedação com a interface (como a superfície de vedação do flange deve ser compatível com o material da gaxeta).
2. Especificações de instalação
Evite flexão excessiva e torção: Durante a instalação, o raio de curvatura não deve ser inferior ao raio de curvatura especificado pelo produto (geralmente 3-6 vezes o diâmetro do tubo). A torção do fole é estritamente proibida para evitar danos à estrutura corrugada, o que pode afetar a vedação e a vida útil.
Fixação e Guia: Para instalações de longa distância, suportes fixos devem ser colocados em ambas as extremidades do fole, e suportes guia devem ser adicionados no meio para evitar deslocamento do fole causado pelo peso próprio da tubulação ou impacto médio, garantindo tensão uniforme na interface selada.
Tratamento de superfície de vedação: Antes da conexão, limpe manchas de óleo e rebarbas nas superfícies do flange e nas interfaces roscadas. Para conexões flangeadas, aperte os parafusos uniformemente (aperte diagonalmente passo a passo). Para conexões roscadas, aplique selante (como fita PTFE) para melhorar o desempenho da vedação.
Teste de Vazamento: Após a instalação deve ser realizado um teste de pressão (pneumático ou hidráulico). A pressão de teste é 1,25 vezes a pressão de trabalho e a pressão é mantida por 30 minutos sem queda de pressão ou vazamento para ser qualificada.
Benefícios do aplicativo
Risco de vazamento reduzido: Em comparação com as mangueiras de vedação de borracha tradicionais, a taxa de vazamento dos foles de aço inoxidável é reduzida em mais de 90%, reduzindo acidentes de segurança causados por vazamentos médios (como incêndios causados por vazamento de meios inflamáveis e explosivos e ferimentos pessoais causados por vazamento de meios corrosivos).
Custos de manutenção reduzidos: A característica de longa vida útil estende o ciclo de substituição em 3 a 5 vezes. Ao mesmo tempo, a resistência à corrosão e a resistência à temperatura reduzem a frequência de manutenção causada pelo envelhecimento do material, e o custo abrangente de manutenção pode ser economizado em mais de 50%.
Limites de aplicação expandidos: Pode funcionar de forma estável em ambientes (alta temperatura, alta pressão, forte corrosão) aos quais as mangueiras de vedação tradicionais não conseguem se adaptar, fornecendo soluções de vedação confiáveis para condições especiais de trabalho.
Melhor estabilidade do sistema: A capacidade de compensação flexível reduz o impacto do estresse da tubulação nas interfaces dos equipamentos, protege equipamentos de precisão, como bombas e válvulas, e prolonga sua vida útil.
Resumo
Como mangueiras de vedação, os foles de aço inoxidável alcançam benefícios abrangentes de "alta vedação, resistência, longa vida útil e fácil instalação" através das vantagens inerentes dos materiais metálicos e do design flexível da estrutura corrugada. São a escolha ideal para atualização e substituição de mangueiras tradicionais na área de vedação industrial, especialmente em cenários com requisitos rigorosos de desempenho de vedação e adaptabilidade ambiental, proporcionando uma garantia sólida para a operação segura e estável do sistema.

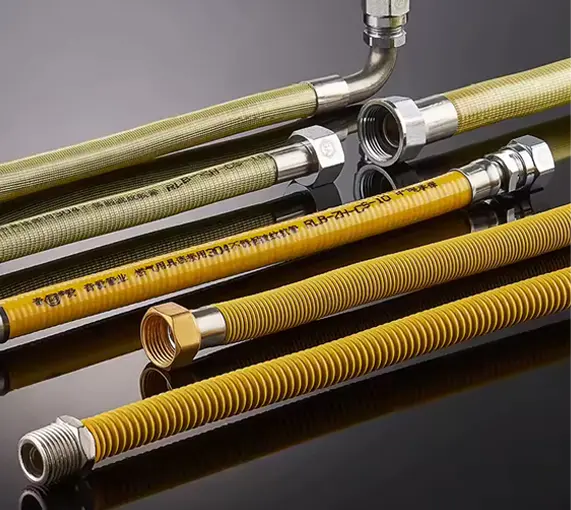

Nos sistemas de transmissão de gás, a segurança, o desempenho de vedação e a estabilidade das tubulações estão diretamente relacionados à operação normal do sistema e à segurança do pessoal. Quer se trate de gases industriais (como oxigênio, nitrogênio, hidrogênio), gases combustíveis (gás natural, gás liquefeito de petróleo) ou gases especiais (como gases corrosivos, gases de alta pureza), os requisitos para dutos de transmissão são extremamente rigorosos. Os foles de aço inoxidável, com suas vantagens estruturais e materiais exclusivos, podem resolver com eficácia problemas como vazamento, corrosão e impacto de vibração enfrentados por tubulações tradicionais na transmissão de gás, tornando-os a escolha ideal para sistemas de gás. A seguir, são apresentadas soluções específicas de múltiplas dimensões.
Correspondência precisa das principais vantagens de desempenho com os requisitos do sistema de gás
Os principais requisitos dos sistemas de gás para tubulações são vedação absoluta, resistência à corrosão do gás, resistência à vibração e impacto, adaptabilidade às flutuações de pressão e controle de limpeza. As características do aço inoxidável abaixo podem atender perfeitamente a estes requisitos:
Desempenho de vedação extremo: Adotando 304, 316 integralmente formados e outros materiais de aço inoxidável, os foles e as extremidades de conexão (como roscas, flanges) alcançam uma cooperação estreita por meio de usinagem de precisão, que pode realizar vedação rígida metal-metal ou ser combinada com vedações especiais (como juntas de cobre, juntas de PTFE) para garantir vazamento zero de gás. Para sistemas de gás de alta pressão (com pressão de trabalho de até 10MPa ou mais), sua confiabilidade de vedação está longe de mangueiras de borracha ou tubulações de metal comuns, e a taxa de vazamento pode ser controlada abaixo de 1×10¹⁰ Pa·m³/s.
Excelente resistência à corrosão por gás: o aço inoxidável 304 pode suportar a erosão a longo prazo por gases secos (como oxigênio, nitrogênio) e gases combustíveis não corrosivos; O aço inoxidável 316, devido ao seu teor de molibdênio, pode resistir à corrosão por gases combustíveis contendo enxofre, gás cloro, fluoreto de hidrogênio e outros gases corrosivos, evitando a formação de furos ou derramamento de impurezas na parede interna da tubulação causada pela erosão, garantindo assim a pureza da transmissão do gás.
Resistência à vibração e flutuação de pressão: A estrutura anular corrugada do fole tem boa elasticidade, que pode absorver vibrações e pulsos de pressão gerados pela operação do compressor e abertura/fechamento da válvula no sistema de gás, reduzir a concentração de tensão nas interfaces da tubulação e diminuir o risco de vazamento solto causado por conexões rígidas. É especialmente adequado para conectar peças entre compressores de gás, tanques de armazenamento e tubulações.
Adaptabilidade de limpeza: Após o polimento eletrolítico da parede interna, a rugosidade da superfície Ra pode ser tão baixa quanto 0,8μm ou menos, o que não é fácil de adsorver impurezas ou umidade no gás, e nenhuma partícula cai. Ele atende aos requisitos de transmissão de gases de alta pureza (como nitrogênio de pureza ultra-alta usado na indústria eletrônica, gases especiais usados na fabricação de semicondutores) e evita a poluição por gases que afeta a qualidade da produção.
Ampla adaptabilidade de temperatura e pressão: Pode funcionar de forma estável na faixa de temperatura de -200 ℃ a 450 ℃, adaptando-se à transmissão de vaporização de gases liquefeitos de baixa temperatura (como nitrogênio líquido, oxigênio líquido) e sistemas de gás de alta temperatura; a pressão de trabalho cobre desde o vácuo até 30 MPa, o que pode não apenas atender às necessidades de gasodutos combustíveis de baixa pressão (abaixo de 0,1 MPa), mas também ser usado em sistemas de transmissão de gás industrial de alta pressão.
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente problemas de transmissão em diferentes tipos de sistemas de gás:
Sistemas de transmissão de gás industrial
Usado para conexão de gasodutos de gases inertes, como oxigênio, nitrogênio e argônio, especialmente em oficinas de soldagem e campos de processamento de metal. A resistência à vibração do fole pode reduzir o risco de vazamento na conexão entre cilindros de oxigênio e tubulações.
Em sistemas de transmissão de hidrogênio, o material de aço inoxidável 316 pode evitar a fragilização por hidrogênio e, com uma estrutura de vedação especial, pode evitar riscos de explosão causados por vazamento de hidrogênio.
Para a transmissão de gases industriais corrosivos (como gás cloro, dióxido de enxofre), foles de aço inoxidável 316L são selecionados para resistir à corrosão da tubulação por gases e garantir a operação segura do sistema a longo prazo.
Sistemas de abastecimento de gás
Para conexão de dutos internos e externos de gás natural urbano e gás liquefeito de petróleo, foles são usados entre medidores de gás, válvulas e dutos principais. Sua compensação flexível pode reduzir o vazamento de interface causado pelo deslocamento da tubulação devido ao assentamento do edifício ou às mudanças de temperatura.
Para tubos de gás em cozinhas comerciais e fornos industriais, a resistência à temperatura dos foles pode se adaptar ao ambiente de alta temperatura próximo aos fogões, e seu desempenho anti-envelhecimento evita rachaduras e vazamentos de mangueiras de borracha devido ao uso a longo prazo.
Gás Especial e Sistemas de Gás de Alta Pureza
Para a transmissão de gases de alta pureza (como amônia de ultra-alta pureza, silano) nas indústrias de semicondutores e fotovoltaica, foles com paredes internas polidas eletroliticamente podem reduzir a poluição de contato entre gases e tubulações, garantindo a pureza do gás (atingindo 99,9999% ou mais);
Para gasodutos de laboratório (como gases de arraste para cromatógrafos gasosos, gases especiais para análise espectral), a baixa adsorção do fole garante a estabilidade dos componentes do gás e melhora a precisão dos dados experimentais.
Conexão de equipamentos de armazenamento e processamento de gás
Para a conexão entre tanques de armazenamento de gás, cilindros e vaporizadores, válvulas redutoras de pressão, foles podem absorver vibrações durante a operação do equipamento e proteger o desempenho de vedação das interfaces das válvulas;
Para a conexão entre o tubo de saída de líquido de tanques de armazenamento de gás de baixa temperatura (como nitrogênio líquido, argônio líquido) e vaporizadores, o fole pode se adaptar às mudanças de temperatura de baixa temperatura para temperatura normal, evitando rachaduras nas tubulações devido à expansão e contração térmica.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Seleção de material: Determine o material de acordo com as propriedades do gás - o aço inoxidável 304 é selecionado para gases inertes e gases combustíveis; O aço inoxidável 316/316L é selecionado para gases corrosivos e gases combustíveis em ambientes de água do mar; aço inoxidável de baixo carbono (como 316L) com paredes internas polidas eletroliticamente é necessário para sistemas de gás de alta pureza.
Classificação de calibre e pressão: Selecione os calibres DN6-DN200 de acordo com o fluxo de gás. A pressão de trabalho deve corresponder à pressão de projeto do sistema (por exemplo, a classificação de 1,6 MPa é geralmente selecionada para sistemas de gás, e uma classificação de 6,4 MPa ou superior é selecionada para gases industriais de alta pressão).
Método de conexão: A conexão roscada (com selante específico para gás) é comumente usada em sistemas de gás; a conexão de flange (com vedação O-ring) é usada principalmente em sistemas de gás industrial; As juntas de vedação facial do VCR são selecionadas para sistemas de gás de alta pureza para garantir vazamento zero e limpeza.
Comprimento e valor de compensação: Determine o comprimento de acordo com os requisitos de deslocamento da tubulação e reserve a margem de compensação axial ou lateral (geralmente o valor de compensação não excede 10% do comprimento efetivo do fole) para evitar afetar a vedação devido ao estiramento ou compressão excessivos.
2. Especificações de instalação
Proibição de Incêndio e Tratamento de Limpeza: Antes de instalar o sistema de gás, certifique-se de que não haja impurezas na tubulação para evitar faíscas durante a instalação; antes de instalar o sistema de gás de alta pureza, limpe a parede interna do fole com etanol absoluto para remover manchas e partículas de óleo.
Dobra e Fixação: Durante a instalação, o raio de curvatura não deve ser inferior ao valor especificado pelo produto (geralmente 5 a 8 vezes o diâmetro do tubo), sendo proibida a torção forçada; suportes fixos são colocados a cada 1,5-2 metros na seção reta, e suportes de guia são adicionados em ambas as extremidades da seção dobrada para evitar deformação causada pelo peso próprio da tubulação.
Proteção da superfície de vedação: Antes da conexão, verifique o nivelamento das faces do flange e das interfaces roscadas e remova rebarbas e arranhões; aplique selante específico para gás correspondente ao gás durante a conexão roscada (como fita de vedação de PTFE para gás) e selecione juntas compatíveis com o gás para conexão de flange (como juntas de borracha resistentes a óleo para gás, juntas de PTFE para gases corrosivos).
Detecção de Vazamento: Após a instalação, deve ser realizado teste de vazamento - é aplicada água com sabão nas interfaces para detecção de bolhas em sistemas de gás; espectrômetros de massa de hélio são usados em sistemas de gás industrial e de gás de alta pureza para garantir que a taxa de vazamento atenda aos requisitos do sistema (como a taxa de vazamento de sistemas de gás de alta pureza ≤1×10⁻¹¹ Pa·m³/s).
Benefícios do aplicativo
Melhorar a segurança do sistema: Em comparação com tubos de aço galvanizado tradicionais ou mangueiras de borracha, o risco de vazamento de foles de aço inoxidável é reduzido em mais de 95%, especialmente em sistemas de gás com gases inflamáveis e explosivos, como gás combustível e hidrogênio, o que pode reduzir significativamente possíveis acidentes de segurança.
Prolongar a vida útil: Os materiais de aço inoxidável são antienvelhecimento e resistentes à corrosão, com uma vida útil de mais de 20 anos, excedendo em muito a das mangueiras de borracha (1-3 anos) e dos tubos de aço comuns (8-10 anos), reduzindo a frequência de substituição e os custos de manutenção.
Garanta a pureza e a qualidade do gás: Em sistemas de gás de alta pureza, pode evitar o descarte de produtos causado pela poluição do gasoduto (como defeitos em chips semicondutores causados por gases impuros) e reduzir as perdas de produção.
Adapte-se a condições de trabalho complexas: A capacidade de compensação flexível resolve o impacto do assentamento de edifícios, da vibração do equipamento e das mudanças de temperatura nas tubulações, reduz a manutenção de desligamento causada por danos na tubulação e melhora a estabilidade da operação do sistema.
Resumo
Através da adaptação do material, otimização estrutural e usinagem de precisão, os foles de aço inoxidável alcançam desempenho abrangente de "vedação segura, resistência à corrosão e durabilidade, e transmissão limpa" em sistemas de gás. Quer se trate de gases industriais convencionais, gases de combustível civil ou sistemas de gases especiais de alta demanda, eles podem fornecer soluções de transmissão confiáveis, fornecendo uma garantia sólida para a operação segura e estável de sistemas de gás.
Os sistemas de aquecimento (incluindo aquecimento civil, aquecimento industrial, aquecimento de novas energias, etc.) têm requisitos básicos para tubulações, como resistência a altas temperaturas, resistência à fadiga térmica, vedação confiável, adaptabilidade à expansão e contração térmica e compatibilidade média. Os tubos de metal tradicionais (como os tubos de aço galvanizado) são propensos a rachar devido ao estresse térmico, enquanto os tubos de plástico são limitados pelo limite superior de temperatura. No entanto, o fole de aço inoxidável, com seu material e design estrutural exclusivos, pode resolver efetivamente esses problemas e se tornar uma solução de tubulação ideal para sistemas de aquecimento. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.
Adaptação aprofundada das principais vantagens de desempenho aos requisitos do sistema de aquecimento
O ambiente operacional dos sistemas de aquecimento é caracterizado por grandes flutuações de temperatura (-10°C a 300°C), diversos meios (água quente, vapor, óleo condutor de calor, etc.) e pela existência de estresse térmico e vibração. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:
Excelente resistência a altas temperaturas e estabilidade térmica: o aço inoxidável 304 pode suportar ambientes de temperatura média abaixo de 200 ℃ (como aquecimento de água quente civil), o aço inoxidável 316 pode se adaptar a cenários de alta temperatura de 200-400 ℃ (como tubulações de vapor industriais) e classes especiais (como 310S) podem até funcionar de forma estável em sistemas de aquecimento a fogo aberto acima de 600 ℃. O material não envelhecerá nem terá atenuação de resistência devido a altas temperaturas a longo prazo.
Resistência à fadiga térmica e capacidade de compensação de expansão: A estrutura anular ondulada do fole confere-lhe boa extensibilidade axial. Durante o ciclo de inicialização (aumento de temperatura) e desligamento (queda de temperatura) do sistema de aquecimento, ele pode absorver a mudança de comprimento da tubulação causada pela expansão e contração térmica (o valor de compensação pode chegar a 5% -10% de seu próprio comprimento), reduzindo o afrouxamento da interface ou rachaduras na tubulação causadas por conexões rígidas. É especialmente adequado para conectar caldeiras, trocadores de calor e outros equipamentos com tubulações principais.
Compatibilidade média e resistência à corrosão: Possui tolerância a meios de aquecimento comuns, como água quente, vapor e óleo condutor de calor. O aço inoxidável 304 pode resistir à incrustação de íons de cálcio e magnésio na água e à corrosão por oxigênio. O aço inoxidável 316 pode suportar a erosão causada por vapor contendo enxofre e meios condutores de calor fracamente ácidos, evitando vazamentos médios causados por corrosão e perfuração da parede interna da tubulação.
Confiabilidade de vedação e capacidade de suporte de pressão: Através de flanges usinados com precisão, roscas e outras estruturas de conexão, combinadas com juntas de vedação resistentes a altas temperaturas (como juntas de grafite, juntas revestidas de metal), pode ser alcançada vedação com vazamento zero sob altas temperaturas de longo prazo. A pressão de trabalho pode atingir 1,6-10MPa, atendendo aos requisitos de pressão de aquecimento civil de baixa pressão (abaixo de 0,6MPa) e sistemas de vapor industrial de alta pressão (acima de 4,0MPa).
Eficiência de condução de calor e economia de energia: A condutividade térmica do aço inoxidável (cerca de 16-21 W/(m·K)) é maior que a dos tubos de plástico, e a estrutura anular do fole pode aumentar a área de contato entre o meio e a tubulação, acelerando a transferência de calor. Ao mesmo tempo, a parede externa da tubulação pode ser convenientemente equipada com uma camada de isolamento para reduzir a perda de calor e melhorar o desempenho de economia de energia do sistema.
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente os problemas de aplicação de tubulações tradicionais em diferentes tipos de sistemas de aquecimento:

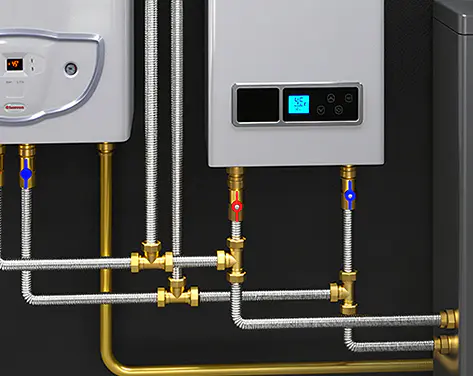

Sistemas de Aquecimento Civil e Água Quente
Conectando tubos ramais entre radiadores e tubos principais: Usando a flexibilidade do fole, eles podem facilmente contornar obstáculos como paredes e móveis, reduzir o uso de cotovelos e diminuir a resistência ao fluxo de água; ao mesmo tempo, eles absorvem a expansão e contração da tubulação durante as estações de aquecimento e sem aquecimento para evitar vazamentos na interface.

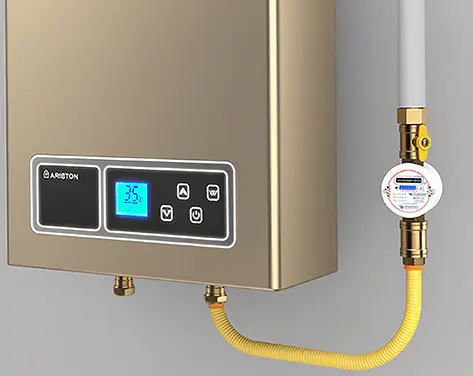

Conexão entre caldeiras suspensas e tubulações de água quente: Elas podem suportar a temperatura da água quente de 80-95°C durante a operação de caldeiras suspensas, resistem à fadiga térmica causada por partidas e desligamentos frequentes e são mais duráveis que mangueiras de borracha (fáceis de envelhecer) e tubos de cobre (forte rigidez), com uma vida útil de mais de 15 anos.

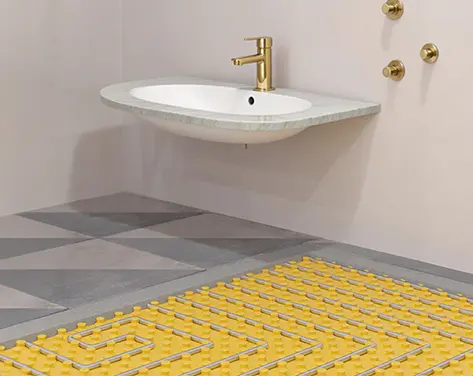

Conexão de coletores em aquecimento radiante de piso de baixa temperatura (aquecimento de piso de água): Os foles de pequeno calibre (DN15-DN25) podem se adaptar ao layout de múltiplas ramificações dos tubos de aquecimento de piso, reduzir a resistência ao fluxo de água e melhorar a uniformidade da dissipação de calor.
Sistemas de aquecimento industrial
Conexão entre caldeiras e tubulações de vapor: Na saída de caldeiras a carvão/gás, o fole pode absorver a forte expansão térmica durante a inicialização da caldeira, proteger válvulas e interfaces de tubulação e evitar vazamento de vapor (a temperatura do vapor é geralmente 150-300°C, pressão 1,0-4,0MPa).
Sistemas de aquecimento a óleo condutor de calor: Usados para conectar fornos a óleo condutor de calor com reatores, secadores e outros equipamentos. O aço inoxidável 316 pode suportar a erosão a longo prazo do óleo condutor de calor (temperatura 200-300 ℃) e sua resistência à vibração (gerada pela operação da bomba) evita o afrouxamento das juntas da tubulação.
Conexão de tubulações de equipamentos de aquecimento elétrico: como as tubulações de entrada e saída de reatores de aquecimento elétrico, o fole pode se adaptar à alta temperatura local dos elementos de aquecimento elétrico e não há problema de emissão de odores dos tubos de plástico.
Novos sistemas de aquecimento energético
Tubulações de circulação de sistemas de coleta solar térmica: Conectando coletores solares e tanques de armazenamento de água quente, o aço inoxidável 304 pode resistir a altas temperaturas (70-100 ℃) sob luz solar direta e corrosão pela chuva, e a estrutura flexível se adapta ao leve deslocamento dos coletores devido aos ângulos de instalação.
Tubulações de circulação de água de bombas de calor de fonte de ar: Na faixa de flutuação de temperatura de -10 ℃ a 55 ℃, o fole pode compensar a expansão e contração de tubulações causadas por mudanças de temperatura ambiental, evitando fragilização em baixa temperatura ou deformação em alta temperatura de tubos de plástico.
Cenários Especiais de Aquecimento
Tubulações de desinfecção a vapor na indústria de processamento de alimentos: A parede interna do fole de aço inoxidável é lisa e fácil de limpar, atendendo aos padrões de higiene alimentar (como a certificação 3A), suportando desinfecção a vapor em alta temperatura de 121 ℃ e sem risco de poluição por ferrugem.
Conexão de tubulação de equipamentos de aquecimento de laboratório (como banhos de óleo, tanques de temperatura constante): O fole de pequeno calibre (DN6-DN15) pode se adaptar com precisão a equipamentos de precisão e sua resistência à vibração garante uma transmissão média estável durante os experimentos.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Combinação de materiais: o aço inoxidável 304 é selecionado para sistemas de média temperatura (≤200 ℃); O aço inoxidável 316 é selecionado para sistemas de alta temperatura (200-400°C) ou meios corrosivos (como vapor contendo enxofre); O aço inoxidável 310S é selecionado para sistemas de temperatura ultra-alta (> 400 ℃).
Classificação de calibre e pressão: Selecione os calibres DN10-DN300 de acordo com a vazão do meio de aquecimento (DN15-DN50 é comumente usado para fins civis, DN50-DN200 para fins industriais); a pressão de trabalho deve ser ≥1,25 vezes a pressão de projeto do sistema (por exemplo, se a pressão de projeto de um sistema de vapor for 1,6MPa, selecione foles com uma classificação de ≥2,0MPa).
Método de conexão: A conexão roscada (com fita de matéria-prima resistente a altas temperaturas) é comumente usada em sistemas civis; a conexão de flange (com juntas metálicas) é usada principalmente em sistemas industriais; juntas de ponteira podem ser selecionadas para conexão de equipamentos de precisão (para garantir facilidade de limpeza sem cantos mortos).
Valor de Compensação de Expansão: Calcule o valor de expansão térmica de acordo com o comprimento da tubulação e a diferença de temperatura (fórmula: ΔL=α×L×ΔT, onde α é o coeficiente de expansão linear do aço inoxidável), garantindo que o valor de compensação do fole seja ≥ o valor calculado para evitar estiramento ou compressão excessivos.
2. Especificações de instalação
Pré-tratamento e limpeza: Antes da instalação, remova incrustações de óxido e manchas de óleo na tubulação. Os sistemas de alta temperatura precisam ser desengordurados (como limpeza com tricloroetileno); ao conectar equipamentos alimentícios e farmacêuticos, foles com paredes internas polidas eletroliticamente devem ser selecionados para evitar o crescimento microbiano.
Dobra e Fixação: O raio de curvatura é ≥ o raio especificado pelo produto (geralmente 6 a 10 vezes o diâmetro do tubo). É proibido aplicar força excessiva durante a flexão a frio para causar deformação da ondulação; suportes deslizantes são colocados a cada 2-3 metros na seção reta (permitindo a expansão axial), e suportes fixos são colocados em ambas as extremidades da seção de compensação para limitar o deslocamento lateral.
Vedação e Isolamento: Quando for utilizada conexão flangeada, aperte os parafusos uniformemente (passo a passo na diagonal) para evitar falha de vedação causada por carga excêntrica; tubulações de alta temperatura precisam ser envolvidas com camadas de isolamento (como lã de rocha, silicato de alumínio) fora do fole, mas o espaço de expansão deve ser reservado para evitar que a camada de isolamento dificulte a compensação do fole.
Operação experimental e teste: Após a instalação, realize um teste de pressão da água (a pressão de teste é 1,5 vezes a pressão de trabalho e a pressão é mantida por 30 minutos sem vazamento); sistemas de alta temperatura precisam realizar comissionamento a quente para monitorar se o fole se expande e contrai suavemente e se há vazamento na interface.
Benefícios do aplicativo
Prolongar a vida útil do sistema: A resistência à fadiga térmica do fole de aço inoxidável pode estender o ciclo de operação sem problemas do sistema de aquecimento para mais de 10 anos, excedendo em muito o dos tubos de aço galvanizado (5-8 anos) e dos tubos de plástico (3-5 anos), reduzindo os custos de substituição.
Reduza os custos de manutenção: A resistência à corrosão e a resistência a altas temperaturas reduzem a manutenção de desligamento causada pela corrosão e ruptura da tubulação, e os custos anuais de manutenção podem ser reduzidos em 40% -60%; especialmente em sistemas de aquecimento industrial, as perdas de produção causadas por vazamentos médios podem ser evitadas.
Melhorar a segurança operacional: A vedação com vazamento zero e o projeto de estresse antitérmico reduzem o risco de queimaduras e incêndios causados por vazamento de meios de alta temperatura (como vapor e óleo condutor de calor) e podem reduzir perdas de propriedade causadas por vazamento de água doméstica no aquecimento civil.
Melhorar a adaptabilidade do sistema: A capacidade de compensação flexível faz com que a instalação da tubulação não seja limitada pelas estruturas do edifício (como paredes e pisos), especialmente adequada para a transformação de sistemas de aquecimento em edifícios antigos, reduzindo escavações nas paredes e danos estruturais.
Resumo
Através das vantagens duplas de material e estrutura, o fole de aço inoxidável alcança desempenho abrangente de "resistência a altas temperaturas, anti-expansão, vedação estável e longa vida útil" em sistemas de aquecimento. Quer se trate dos requisitos de conforto do aquecimento civil ou das duras condições de trabalho do aquecimento industrial, eles podem fornecer soluções de tubulações confiáveis, estabelecendo uma base sólida para a operação eficiente e segura dos sistemas de aquecimento.

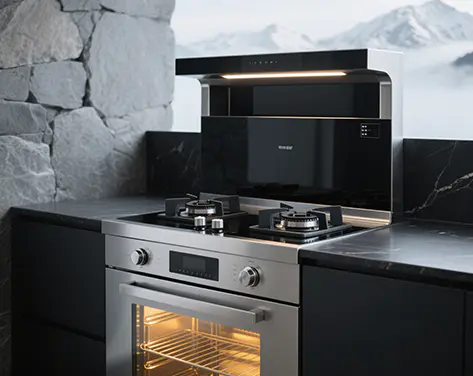

Os fogões (incluindo fogões a gás domésticos, fogões de cozinha comerciais, fornos industriais, etc.) têm requisitos rigorosos para conectar tubulações, como segurança e estanqueidade, resistência a altas temperaturas, resistência à corrosão do gás e suas impurezas, flexibilidade de instalação e confiabilidade de longo prazo. As mangueiras de borracha tradicionais são propensas ao envelhecimento, rachaduras e mordidas de ratos, enquanto os tubos de metal rígido carecem de flexibilidade, dificultando a instalação. Os foles de aço inoxidável, com suas propriedades de material e design estrutural exclusivos, podem resolver efetivamente esses pontos problemáticos e se tornar a escolha ideal para tubulações de conexão de fogões. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.
Principais vantagens de desempenho e correspondência precisa com os requisitos do fogão
O ambiente de funcionamento dos fogões é caracterizado por alta temperatura ambiente (até 150 ℃ próximo ao queimador), ignição e apagamento frequentes, contato com gás (gás natural, gás liquefeito de petróleo) e água condensada e necessidade de conexão segura e flexível. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:
Excelente segurança e estanqueidade: Fabricado em aço inoxidável 304 de alta qualidade, o fole possui estrutura inteiriça sem juntas no meio, reduzindo o risco de vazamentos. As extremidades da conexão (rosqueadas ou de conexão rápida) são usinadas com precisão e equipadas com anéis de vedação especiais (como borracha nitrílica ou EPDM) compatíveis com gás, garantindo vedação confiável mesmo sob uso prolongado e mudanças de temperatura.
Resistência a altas temperaturas e resistência ao fogo: Pode suportar altas temperaturas de até 300 ℃, que é muito superior à temperatura ambiente próxima ao queimador do fogão. Mesmo que entre acidentalmente em contato com chamas abertas, não derreterá nem queimará, evitando acidentes de incêndio causados pela queima de mangueiras, o que é muito mais seguro do que mangueiras de borracha.
Resistência à corrosão e compatibilidade com gases: É resistente à corrosão de componentes gasosos (como sulfetos no gás natural) e água condensada gerada durante a combustão do gás, evitando ferrugem e perfuração. É compatível com vários gases, incluindo gás natural, gás liquefeito de petróleo e gás artificial, sem degradação ou reação do material.
Flexibilidade e adaptabilidade de instalação: O fole pode ser dobrado livremente (o raio de curvatura mínimo é de 3 a 5 vezes o diâmetro do tubo), adaptando-se ao complexo layout espacial das cozinhas. Pode conectar facilmente a fonte de gás (medidor de gás, cilindro de gás) ao fogão, reduzindo a necessidade de cotovelos e adaptadores e simplificando o processo de instalação.
Antienvelhecimento e longa vida útil: Ao contrário das mangueiras de borracha que são propensas a envelhecer, endurecer e rachar devido à temperatura, raios ultravioleta e vapores de óleo, os foles de aço inoxidável têm desempenho antienvelhecimento. Sua vida útil pode chegar a 10-15 anos, excedendo em muito a vida útil de 18 meses a 2 anos das mangueiras de borracha, reduzindo a frequência de substituição.
Cenários típicos de aplicação
O fole de aço inoxidável pode ser aplicado em vários tipos de fogões para solucionar problemas de conexão:

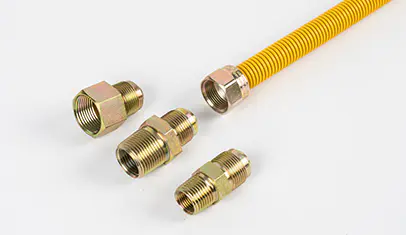

Fogões a gás domésticos

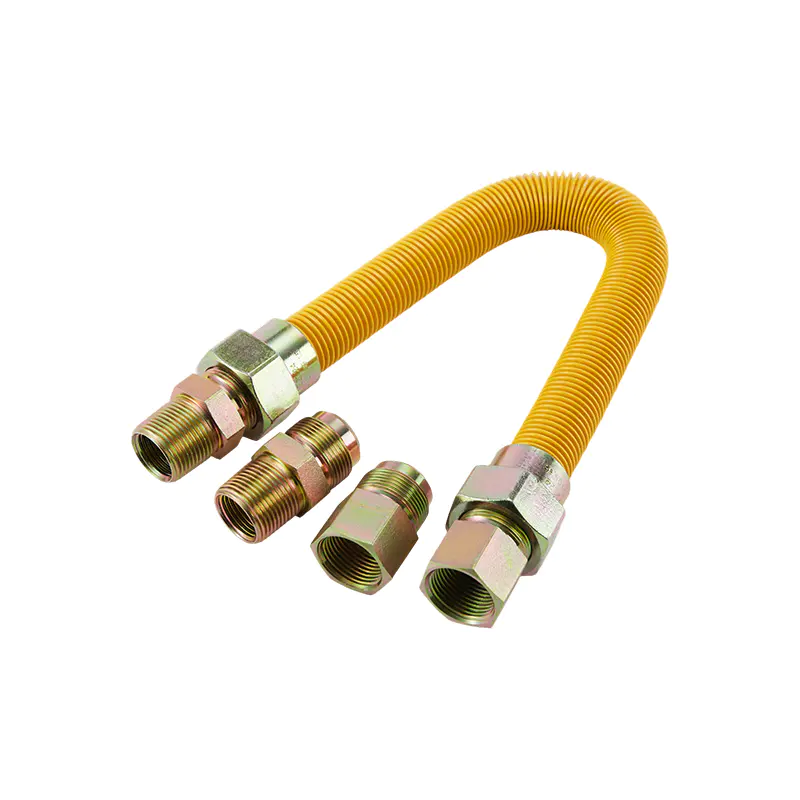

Conexão entre Medidor de Gás e Fogão: Nas cozinhas domésticas, é utilizado para conectar o medidor de gás ou válvula de gás ao fogão. Sua flexibilidade permite que ele seja direcionado através de gabinetes e contorne obstáculos, evitando os riscos de segurança de mangueiras de borracha serem esmagadas ou dobradas.
Conexão de Fogão de Embutir: Para fogões de embutir instalados em armários, o fole pode ser dobrado em um formato adequado para caber no espaço estreito, garantindo uma boa ventilação e evitando o acúmulo de gases.
Fogões de cozinha comerciais
Fogões de grande porte em restaurantes e cantinas: Utilizados para conectar fogões comerciais (como fogões wok, fogões a vapor) ao gasoduto. Ele pode suportar o ambiente de alta temperatura das cozinhas comerciais e a vibração dos fogões durante o uso, garantindo um fornecimento estável de gás.
Fritadeiras e Fornos a Gás: A resistência a altas temperaturas do fole o torna adequado para conectar fritadeiras a gás e fornos que geram alto calor durante a operação, evitando danos à tubulação causados por altas temperaturas.
Fornos Industriais
Fornos de Aquecimento Industrial e Fornos de Recozimento: Utilizados para tubulações de abastecimento de gás de fornos industriais. Ele pode se adaptar à alta temperatura ao redor do forno e às flutuações de pressão do gás industrial, garantindo um fornecimento de gás seguro e contínuo.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Material e calibre: o aço inoxidável 304 é suficiente para fogões domésticos e comerciais em geral; para ambientes industriais com condições mais severas, o aço inoxidável 316 pode ser selecionado para melhor resistência à corrosão. O calibre é selecionado de acordo com o consumo de gás do fogão, geralmente DN10 (3/8 polegada) para fogões domésticos e DN15 (1/2 polegada) ou maior para fogões comerciais.
Classificação de comprimento e pressão: O comprimento deve ser apropriado, geralmente não excedendo 2 metros para uso doméstico, para evitar resistência excessiva da tubulação. A classificação de pressão deve ser ≥ 1,6 MPa para atender aos requisitos de pressão de fornecimento de gás (geralmente 2-3kPa para uso doméstico, até 5kPa para uso comercial).
Tipo de conexão: Os fogões domésticos geralmente usam conexões roscadas com porcas específicas para gás; fogões comerciais podem usar conexões de flange ou juntas de conexão rápida para desmontagem e manutenção convenientes.
2. Especificações de instalação
Evite flexões excessivas e torções: Durante a instalação, o raio de curvatura não deve ser inferior ao valor especificado para evitar danos à estrutura do fole e afetar sua vida útil e segurança. Não torça a tubulação para evitar afrouxar a vedação.
Fixação Firme: O fole deve ser fixado com clipes especiais em intervalos (a cada 50-80cm) para evitar tremores e atritos com outros objetos, que podem causar desgaste. Não puxe a tubulação com força durante a instalação.
A tubulação deve ser mantida a uma distância de pelo menos 30 cm do queimador do fogão e de outros componentes de alta temperatura. Se for inevitável, devem ser tomadas medidas de isolamento térmico (como mangas de isolamento térmico).
Detecção de Vazamento: Após a instalação, um teste de vazamento deve ser realizado. Aplique água com sabão nas peças de conexão; se não forem geradas bolhas, isso indica que não há vazamento. Não use chama aberta para detecção de vazamento para evitar perigo.
Inspeção e substituição regulares: Verifique regularmente os foles em busca de sinais de danos, corrosão ou conexões soltas. Deve ser substituído a tempo quando atingir a vida útil ou estiver danificado, e deve ser substituído por pessoal profissional.
Benefícios do aplicativo
Melhorar a segurança: O uso de foles de aço inoxidável reduz o risco de vazamento de gás causado pelo envelhecimento, mordidas de ratos e alta temperatura das mangueiras de borracha, evitando efetivamente explosões de gás e acidentes de incêndio e garantindo a segurança de vidas e propriedades.
Reduza os custos de manutenção: Sua longa vida útil reduz a frequência de substituição em comparação com as mangueiras de borracha, economizando custos e problemas de substituição frequente. Ao mesmo tempo, sua resistência à corrosão reduz o trabalho de manutenção causado por danos na tubulação.
Simplificar a instalação: A flexibilidade do fole torna a instalação das tubulações do fogão mais conveniente, adaptando-se aos diversos layouts de cozinha, reduzindo a dificuldade de construção e melhorando a eficiência da instalação.
Cumprir os padrões de segurança: Atende aos requisitos dos padrões nacionais de segurança para aparelhos a gás (como GB 29993-2013 "Mangueiras corrugadas de aço inoxidável para gás") e pode passar na inspeção dos departamentos relevantes, garantindo a conformidade com os regulamentos.
Resumo
O fole de aço inoxidável, com sua segurança, resistência a altas temperaturas, resistência à corrosão, flexibilidade e longa vida útil, fornece uma solução de conexão confiável para vários fogões. Ele resolve com eficácia os riscos de segurança e as dificuldades de instalação das tubulações de conexão tradicionais e é a escolha ideal para melhorar a segurança e a confiabilidade dos sistemas de fornecimento de gás para fogões.

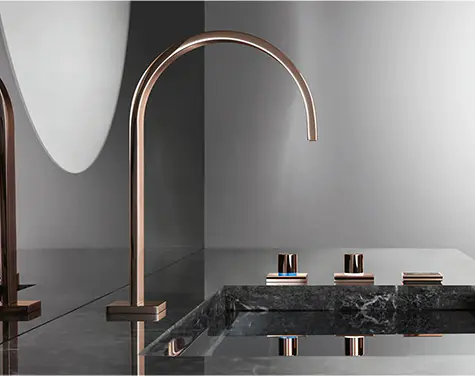

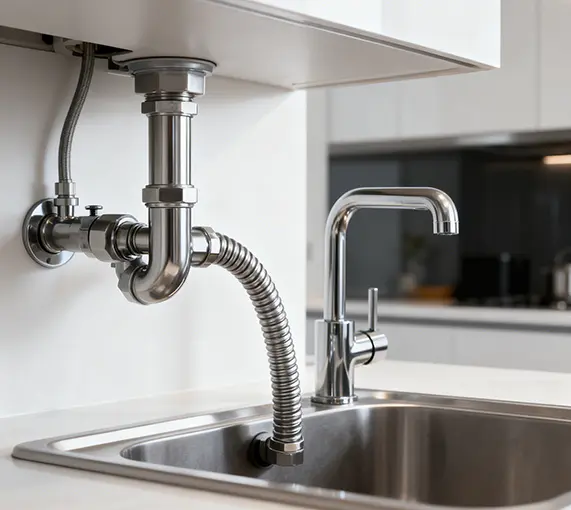

Os sistemas sanitários (incluindo higiene médica, processamento de alimentos e bebidas, produção farmacêutica e instalações sanitárias públicas) têm requisitos extremamente rigorosos para tubulações, como alta limpeza, resistência à corrosão, limpeza fácil, não toxicidade e conformidade com padrões de higiene. Tubulações tradicionais (como tubos de plástico ou tubos de metal comuns) geralmente apresentam problemas como contaminação fácil, limpeza difícil ou corrosão em ambientes agressivos. Os foles de aço inoxidável, com suas propriedades materiais e design estrutural, podem atender perfeitamente às necessidades especiais dos sistemas sanitários e se tornar uma solução confiável para tubulações. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.
Correspondência precisa das principais vantagens de desempenho com os requisitos do sistema sanitário
Os sistemas sanitários operam em ambientes caracterizados por limpeza frequente (CIP/SIP), contato com diversos agentes de limpeza (ácidos, álcalis), desinfecção em alta temperatura e prevenção rigorosa do crescimento microbiano. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:
Excelente resistência à corrosão: Fabricado em aço inoxidável 304 ou 316L, pode resistir à corrosão de diversos agentes de limpeza (como ácido peracético, hidróxido de sódio) e desinfetantes utilizados em sistemas sanitários. O aço inoxidável 316L, com seu maior teor de molibdênio, tem maior resistência à corrosão por íons cloreto, tornando-o adequado para ambientes com alto teor de sal (como processamento de frutos do mar) ou uso frequente de desinfetantes contendo cloro.
Alta Limpeza e Não Toxicidade: A parede interna do fole é lisa (Ra ≤ 0,8μm) após o polimento eletrolítico, sem cantos mortos ou poros, o que pode impedir a adesão e reprodução de microrganismos (bactérias, fungos, etc.). Não libera substâncias nocivas e atende aos padrões internacionais de higiene como FDA, 3A e USP Classe VI, garantindo que o meio (água, alimentos, medicamentos) não seja contaminado.
Resistência à temperatura e adaptabilidade à desinfecção: Pode suportar processos de desinfecção em alta temperatura (como esterilização a vapor saturado de 121°C por 30 minutos) e ambientes de baixa temperatura (até -40°C), adaptando-se às frequentes mudanças de temperatura nos sistemas sanitários durante a limpeza e operação. Não se deformará nem envelhecerá devido às flutuações de temperatura.
Parede interna lisa e baixo risco de poluição: A superfície interna ultralisa reduz a retenção de resíduos de mídia, facilitando a limpeza durante os processos CIP (Clean-in-Place). Comparado com tubos de superfície áspera, pode reduzir a frequência de limpeza e o uso de agentes de limpeza, economizando custos e reduzindo o impacto ambiental.
Resistência mecânica e longa vida útil: Possui alta resistência à tração (≥520MPa) e resistência ao impacto, pode suportar as flutuações de pressão em tubulações sanitárias (geralmente 0,1-1,0MPa) e não é fácil de ser danificado durante a instalação ou uso. Sua vida útil pode chegar a mais de 10 anos, superando em muito a dos tubos plásticos (3-5 anos), reduzindo a frequência de substituição e manutenção.
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver os problemas de aplicação de tubulações tradicionais em diferentes tipos de sistemas sanitários:
Sistemas Sanitários Médicos e de Saúde
Tubulações de abastecimento de água médica: usadas para transportar água purificada, água estéril e água de diálise em hospitais. A parede interna lisa e a resistência à corrosão do fole evitam a poluição secundária da qualidade da água, garantindo a segurança do uso da água medicinal.
Conexões de tubulação de desinfecção: Conectando autoclaves, esterilizadores e outros equipamentos, pode suportar desinfecção a vapor de alta temperatura e alta pressão, garantindo a estanqueidade da tubulação durante o processo de desinfecção.
Descarga de águas residuais em salas cirúrgicas: Usado para a descarga de águas residuais contaminadas em salas cirúrgicas, o fole de aço inoxidável 316L pode resistir à corrosão causada por sangue, medicamentos e desinfetantes nas águas residuais.
Sistemas Sanitários de Processamento de Alimentos e Bebidas
Dutos de transporte de matérias-primas: Nas linhas de produção de laticínios, bebidas e cervejarias, é utilizado para transportar matérias-primas (leite, suco, xarope, etc.). A parede interna lisa e não tóxica evita resíduos de material e crescimento bacteriano, atendendo aos requisitos de higiene de qualidade alimentar.
Sistemas de limpeza de tubulações: Conectando equipamentos de limpeza CIP e equipamentos de produção, ele pode suportar a erosão de fluidos de limpeza de alta temperatura (80-95 ℃) e agentes de limpeza químicos, garantindo uma limpeza eficaz sem danos à tubulação.
Tubulações de esterilização a vapor em fábricas de alimentos: Usadas para transporte de vapor em processos de esterilização de alimentos, elas se adaptam ao impacto frequente do vapor em alta temperatura e mantêm um desempenho estável.
Sistemas Sanitários de Produção Farmacêutica
Transporte de IFA (Ingrediente Farmacêutico Ativo): Nas oficinas farmacêuticas, é utilizado para transporte de IFAs e produtos intermediários. O fole atende aos padrões GMP, sem adsorção ou lixiviação, garantindo a pureza dos produtos farmacêuticos.
Água purificada e água para tubulações de injeção: Conectando equipamentos de tratamento de água e linhas de enchimento, pode suportar circulação de água purificada em alta temperatura e atender aos rigorosos requisitos de higiene de água para sistemas de injeção.
Instalações Sanitárias Públicas
Tubulações de abastecimento de água em banheiros públicos: Utilizadas em locais públicos de alto tráfego, como academias e piscinas, resistem à corrosão da água contendo cloro e possuem boa resistência à pressão para se adaptar ao uso frequente da água.
Dutos de Tratamento de Águas Residuais em Áreas Públicas: Para o transporte de águas residuais domésticas em estações, aeroportos, etc., resiste à corrosão da matéria orgânica das águas residuais e não é fácil de bloquear devido à sua parede interna lisa.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Seleção de materiais: o aço inoxidável 304 é adequado para ambientes sanitários gerais (como banheiros públicos); O aço inoxidável 316L é preferido para ambientes agressivos com forte corrosão (como produção farmacêutica, processamento de frutos do mar) ou uso frequente de desinfetantes fortes.
Calibre e Classificação de Pressão: Selecione os calibres (DN15-DN100) de acordo com os requisitos de vazão do sistema sanitário. Por exemplo, calibres pequenos (DN15-DN32) são usados para abastecimento de água medicinal e calibres médios (DN40-DN80) são usados para tubulações de processamento de alimentos. A classificação de pressão deve ser ≥ 1,5 vezes a pressão de trabalho (geralmente 1,0-1,6 MPa).
Tratamento de Superfície: A parede interna deverá passar por polimento eletrolítico (Ra ≤ 0,8μm) para garantir lisura e fácil limpeza; a parede externa pode ser polida ou passivada para aumentar a resistência à corrosão.
Métodos de conexão: São comumente utilizadas conexões de braçadeira sanitária (Tri-Clamp), fáceis de desmontar e limpar, adequadas para sistemas que requerem manutenção frequente; conexões flangeadas com juntas sanitárias (como EPDM, PTFE) são usadas para tubulações de alta pressão para garantir vedação e higiene.
2. Especificações de instalação
Controle de Limpeza: Antes da instalação, o fole deve ser limpo (com água pura ou álcool) para remover óleo, ferrugem e outras impurezas. Para sistemas farmacêuticos e alimentícios, são necessários tratamentos de desengorduramento e passivação para atender aos requisitos assépticos.
Evite cantos mortos: Durante a instalação, minimize o uso de cotovelos e tês. Se necessário, utilize cotovelos sanitários de grande raio para evitar cantos mortos onde a sujeira se acumula. O raio de curvatura do fole deve ser ≥ 5 vezes o diâmetro do tubo para evitar deformação que afete a limpeza.
Requisitos de vedação: As juntas de vedação devem ser de qualidade alimentar ou médica (como EPDM para alta temperatura, PTFE para resistência a ácidos e álcalis) e ser substituídas regularmente para evitar o crescimento bacteriano devido ao envelhecimento da junta.
Esterilização e testes: Após a instalação, realize testes de pressão (usando água pura ou ar comprimido) para garantir que não haja vazamentos. Para sistemas assépticos, realize a esterilização SIP (esterilização no local) para verificar se a tubulação atende aos limites microbianos (≤ 10 UFC/100mL).
Benefícios do aplicativo
Garantir a segurança da higiene: A parede interna lisa e a resistência à corrosão do fole de aço inoxidável evitam a contaminação microbiana e a deterioração média, reduzindo o descarte de produtos na produção de alimentos e produtos farmacêuticos e evitando acidentes médicos nos sistemas de saúde.
Reduza os custos de manutenção: A longa vida útil e as características de fácil limpeza reduzem a frequência de substituição e limpeza da tubulação. Comparado com tubos de plástico, o custo anual de manutenção pode ser reduzido em 40% -60%.
Cumprir os Requisitos Regulatórios: Atender aos padrões internacionais de higiene (FDA, 3A, GMP, etc.) e aos requisitos regulatórios nacionais para sistemas sanitários, evitando penalidades ou suspensão da produção por não conformidade.
Melhorar a eficiência da produção: O desempenho confiável garante a operação estável dos sistemas sanitários, reduzindo o tempo de inatividade causado por falhas nas tubulações. A fácil desmontagem das conexões sanitárias agiliza os processos de manutenção e limpeza.
Resumo
Os foles de aço inoxidável, com sua resistência à corrosão, alta limpeza e conformidade com os padrões de higiene, fornecem uma solução de tubulação "segura, confiável e eficiente" para sistemas sanitários. Seja nas áreas médica, alimentícia, farmacêutica ou de saúde pública, eles podem atender aos rígidos requisitos de higiene e às complexas condições de trabalho, estabelecendo uma base sólida para a operação segura dos sistemas sanitários.
Os sistemas de ar condicionado e ventilação (incluindo ar condicionado central, ventilação comercial, ar condicionado limpo, etc.) têm requisitos básicos para tubulações, como transmissão suave de ar/meio, resistência à vibração e redução de ruído, resistência à temperatura e umidade, instalação flexível e estabilidade a longo prazo. Os dutos de ar tradicionais (como dutos de chapa de aço galvanizado) apresentam problemas como alta rigidez e grande ruído de vibração, enquanto os tubos de plástico são limitados pela resistência e resistência à temperatura. Os foles de aço inoxidável, com suas vantagens materiais e estruturais exclusivas, podem se adaptar efetivamente às complexas condições de trabalho dos sistemas de ar condicionado e ventilação, tornando-se a escolha ideal para otimizar o desempenho da tubulação. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.
Correspondência precisa das principais vantagens de desempenho com os requisitos do sistema
O ambiente operacional dos sistemas de ar condicionado e ventilação é caracterizado por oscilações de temperatura (-10°C a 80°C), alta umidade do ar, vibração frequente dos equipamentos e necessidade de redução da resistência ao vento e ao ruído. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:
Excelente resistência à temperatura e umidade: o aço inoxidável 304 pode funcionar de forma estável na faixa de temperatura de -40 ℃ a 300 ℃, cobrindo totalmente os requisitos de sistemas de ar condicionado para fornecimento de ar (12-18 ℃), ar de retorno (temperatura ambiente) e sistemas de ventilação para temperatura de exaustão (-10 ℃ a 60 ℃); ao mesmo tempo, o aço inoxidável não absorve água ou mofo e pode resistir à corrosão em ambientes de alta umidade (como porões, ventilação de piscinas), evitando ferrugem nas tubulações ou crescimento bacteriano.
Resistência à vibração e capacidade de redução de ruído: A estrutura anular ondulada do fole tem bom desempenho de absorção de choque elástico, que pode absorver vibrações geradas pela operação de unidades de ar condicionado e ventiladores (frequência de vibração 10-100Hz), reduzir a transmissão de vibrações para tubulações e estruturas de edifícios e reduzir o ruído (em comparação com dutos de ar rígidos, pode reduzir o ruído em 5-15dB); é especialmente adequado para locais sensíveis ao ruído, como hospitais e laboratórios.
Baixa resistência ao vento e estabilidade do fluxo de ar: A parede interna do fole, após tratamento suave (Ra≤1,6μm), tem um coeficiente de resistência ao vento (λ) tão baixo quanto 0,02-0,03, que é muito menor que a resistência local dos dutos de ar retangulares tradicionais; o design de seção transversal anular torna a distribuição do fluxo de ar mais uniforme, evita correntes parasitas e melhora a eficiência da troca de calor dos sistemas de ar condicionado e o efeito de ventilação dos sistemas de ventilação.
Flexibilidade de instalação e adaptabilidade de espaço: O fole pode ser dobrado arbitrariamente (o raio de curvatura mínimo é de 3 a 5 vezes o diâmetro do tubo) e pode facilmente contornar obstáculos como vigas, colunas e tubos, reduzindo o uso de cotovelos, tês e outros acessórios; para espaços estreitos (como mezaninos de teto, salas de equipamentos), suas características flexíveis podem simplificar o processo de instalação e reduzir a dificuldade de construção.
Vantagens de resistência e vida útil: A resistência à tração do aço inoxidável (≥520MPa) é muito maior que a dos tubos de plástico, com resistência ao impacto, que pode suportar pressão positiva (≤2000Pa) e pressão negativa (≥-500Pa) no duto de ar, atendendo aos requisitos de sistemas de fornecimento de ar de alta pressão; a vida útil pode chegar a mais de 20 anos, excedendo em muito o ciclo anticorrosivo dos dutos de ar em chapa de aço galvanizado (8 a 12 anos).
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente os problemas de aplicação de tubulações tradicionais em diferentes ligações de sistemas de ar condicionado e ventilação:
Sistemas Centrais de Ar Condicionado

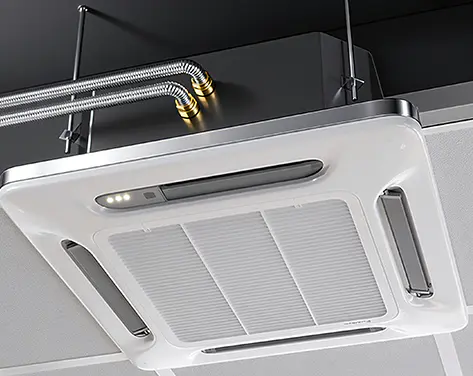

Seção de conexão entre unidades de ar condicionado e dutos de ar: Na saída de ar de resfriadores de água e unidades de tratamento de ar, o fole pode absorver a vibração da operação do equipamento, evitando ruído de ressonância do duto de ar causado por conexões rígidas; ao mesmo tempo, compensar o deslocamento entre unidades e dutos de ar devido a erros de instalação ou mudanças de temperatura.
Conexão entre fan coils e tubos ramificados: Os foles de pequeno calibre (DN80-DN200) são adequados para dutos de alimentação/retorno de ar de fan coils. A estrutura flexível reduz a transmissão da vibração do ventilador, e a parede interna lisa não acumula poeira, reduzindo a frequência de limpeza e manutenção dos sistemas de ar condicionado.
Conexão da tubulação de refrigerante: Nas tubulações de refrigerante (como R32, R410A) de condicionadores de ar multi-split, o fole pode se adaptar às mudanças de temperatura (-15°C a 60°C) durante a circulação do refrigerante, e sua resistência à vibração evita vazamento de refrigerante causado por interfaces soltas.
Sistemas de Ventilação Comercial e Industrial
Tubos de exaustão de cozinha: Os foles de aço inoxidável são resistentes à corrosão por vapores de óleo e suas características dobráveis se adaptam ao complexo layout espacial das cozinhas. Sua resistência a altas temperaturas (≤300 ℃) pode lidar com a alta temperatura instantânea dos vapores de óleo, que é mais segura do que tubos de plástico.
Ventilação de oficina industrial: Em oficinas empoeiradas e úmidas (como processamento de alimentos, fabricação de máquinas), a resistência à corrosão do fole pode resistir à erosão da poeira e à ferrugem da água de condensação. O design flexível facilita a conexão de saídas de ventilação em diferentes áreas, melhorando a eficiência da ventilação.
Sistemas de exaustão de fumaça de incêndio: O fole de aço inoxidável de alta temperatura (como material 316) pode funcionar continuamente a 280 ℃ por mais de 30 minutos, atendendo aos requisitos de resistência ao fogo da exaustão de fumaça de incêndio, e sua resistência à vibração garante que os tubos não caiam em caso de incêndio.
Ar Condicionado Limpo e Ventilação Especial
Ventilação em salas cirúrgicas limpas de hospitais: Foles com paredes internas polidas eletroliticamente (Ra≤0,8μm) não acumulam poeira e são fáceis de desinfetar, atendendo aos padrões de limpeza GMP, reduzindo o risco de crescimento bacteriano e adaptando-se ao sistema de ventilação por filtração de alta eficiência em salas cirúrgicas.
Exaustão das capelas de laboratório: O fole pode conectar as capelas aos dutos de ar principais. A resistência à corrosão química (material 316) resiste à erosão dos gases de exaustão de laboratório (como gases ácido-base), e a estrutura flexível facilita o ajuste da posição de instalação das capelas.
Ar condicionado e ventilação em data centers: Em salas de servidores de alta densidade, os foles podem conectar com precisão as saídas de ar condicionado e os dutos de ar do gabinete, reduzir a perda de ar frio e sua resistência à vibração reduz a interferência dos ventiladores de ar condicionado na operação do servidor.
III. Principais pontos de seleção e especificações de instalação
1. Seleção Científica
Material e calibre: o aço inoxidável 304 é selecionado para sistemas comuns de ar condicionado e ventilação; O aço inoxidável 316 é selecionado para ambientes úmidos e corrosivos (como cozinhas, laboratórios); os calibres são selecionados de acordo com os requisitos de volume de ar de DN50-DN600 (DN100-DN300 é comumente usado para fins civis, DN300-DN600 para fins industriais).
Classificação de pressão e temperatura: Selecione a classificação de pressão correspondente de acordo com a pressão de ar do sistema (a classificação de 1000Pa é selecionada para sistemas de dutos de ar convencionais, a classificação de 2000Pa para sistemas de fornecimento de ar de alta pressão); foles especiais com resistência à temperatura ≥280°C são necessários para cenários de alta temperatura (como exaustão de fumaça de incêndio).
Método de conexão: A conexão flangeada é utilizada para conexão com interfaces de equipamentos (equipadas com juntas de borracha para melhorar a vedação e absorção de choque); conexão de braçadeira pode ser usada para conexão de seção de duto de ar (fácil de desmontar e limpar); a conexão soldada é recomendada para sistemas limpos (para reduzir pontos de vazamento).
Comprimento e valor de compensação: Determine o comprimento de acordo com a distância de instalação e os requisitos de deslocamento de vibração e reserve uma margem de expansão de 5% a 10% para garantir que o fole possa expandir e contrair livremente durante vibrações ou mudanças de temperatura, evitando estiramento excessivo.
2. Especificações de instalação
Limpeza e Pré-tratamento: Antes da instalação, remova manchas de óleo e impurezas do fole. Os sistemas limpos precisam ser limpos com água pura e secos; para sistemas de ventilação relacionados a alimentos e medicamentos, foles tratados isentos de óleo devem ser selecionados para evitar a poluição do ar.
Dobra e Fixação: Ao dobrar, controle o raio de curvatura ≥ o valor especificado pelo produto (como o raio de curvatura do fole DN200 ≥600mm) e proíba curvas ou torções acentuadas; definir suportes deslizantes a cada 3-5 metros na seção reta (permitindo o movimento axial) e adicionar suportes de absorção de choque perto de fontes de vibração para reduzir o tremor da tubulação.
Medidas de vedação e redução de ruído: Quando for usada conexão flangeada, aperte os parafusos uniformemente para garantir que a gaxeta esteja totalmente encaixada; entre equipamentos vibratórios, como ventiladores e unidades de ar condicionado e foles, amortecedores de borracha podem ser adicionados para aumentar ainda mais o efeito de redução de ruído.
Teste e aceitação: Após a instalação, realize um teste de pressão de ar (a pressão de teste dos sistemas de pressão positiva é 1,2 vezes a pressão projetada e a pressão é mantida por 1 hora sem vazamento); durante a operação, detecte o valor do ruído (que deve atender aos padrões de ruído do local, como hospitais ≤40dB).
Benefícios do aplicativo
Melhorar o conforto do sistema: As características de resistência à vibração e redução de ruído tornam os sistemas de ar condicionado e ventilação mais silenciosos, especialmente em residências, hotéis e outros locais, o que pode melhorar significativamente a experiência de vida; o design de baixa resistência ao vento reduz o ruído do fluxo de ar, evitando o "uivo do vento" dos dutos de ar tradicionais.
Reduza os custos de manutenção: O aço inoxidável é resistente à corrosão e à umidade, reduzindo a frequência de substituição devido à ferrugem e mofo da tubulação, e os custos anuais de manutenção podem ser reduzidos em 30% -50%; a parede interna lisa não é fácil de acumular poeira e o ciclo de limpeza é estendido para 1-2 anos (os dutos de ar tradicionais duram de 3 a 6 meses).
Melhorar a segurança do sistema: Em sistemas de exaustão de fumaça de incêndio, foles resistentes a altas temperaturas podem garantir a suavidade dos canais de exaustão de fumaça em caso de incêndio; a resistência ao impacto evita que os dutos de ar sejam danificados devido a vibrações e colisões, reduzindo o risco de vazamento de ar.
Melhorar a eficiência da instalação: A estrutura flexível reduz o uso de acessórios e corte e processamento no local, encurtando o período de instalação em 20% -40%, o que é especialmente adequado para a transformação de sistemas de ar condicionado e ventilação em edifícios antigos, reduzindo danos à estrutura original.
Resumo
Através da otimização do material e da estrutura, os foles de aço inoxidável alcançam desempenho abrangente de "baixo ruído e alta eficiência, resistência à corrosão e durabilidade e adaptação flexível" em sistemas de ar condicionado e ventilação. Quer se trate de ar condicionado confortável em edifícios civis ou de ventilação especial em locais industriais, eles podem fornecer soluções de tubulações confiáveis, estabelecendo uma base sólida para a operação estável e a melhoria do desempenho do sistema.

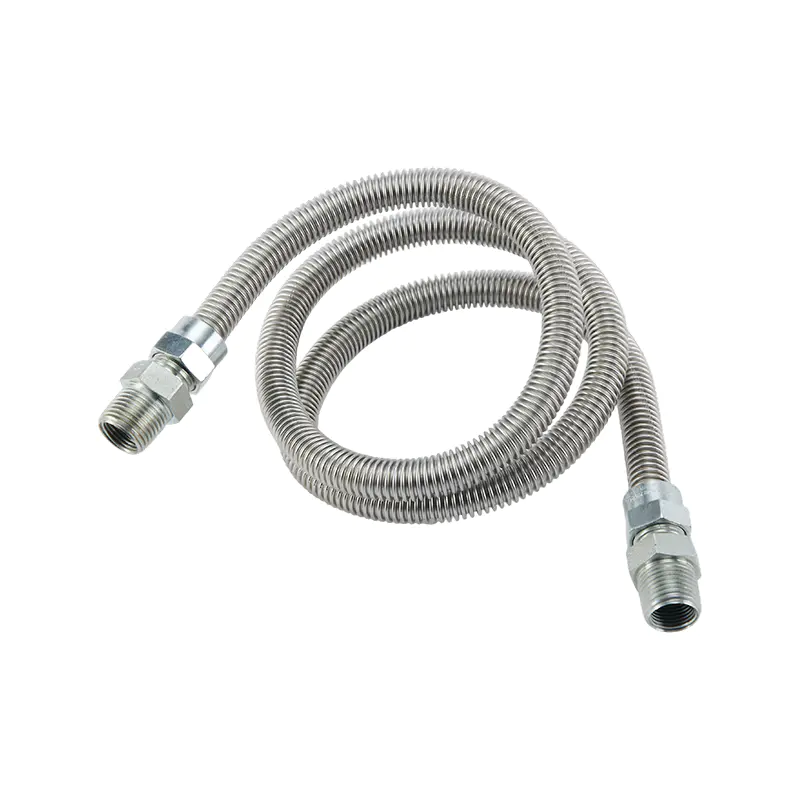

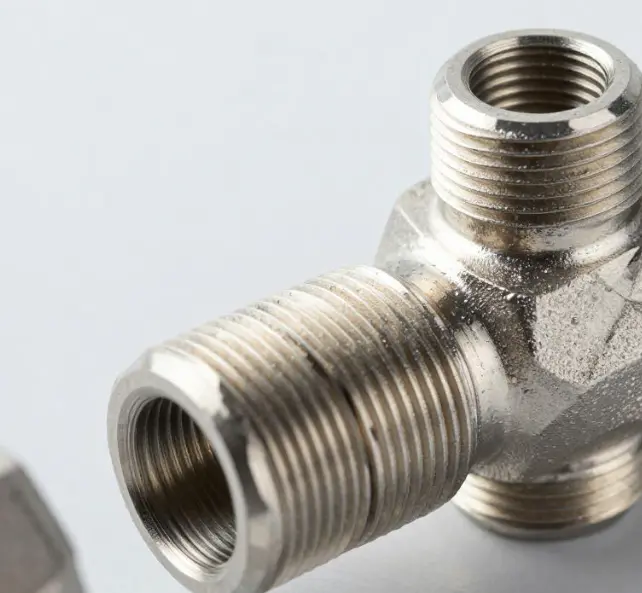

Aço inoxidável 304, com forte resistência à corrosão. 316L é adequado para ambientes mais exigentes. As juntas são todas feitas de aço carbono, o que é uma junta econômica.
Ele suporta vários calibres de DN6 a DN25, atendendo aos requisitos de tubulações de vários sistemas, como saneamento, aquecimento e ar condicionado.
três NOTÍCIAS
Haoyin (Ningbo) Bellows Technology Co., Ltd.
