Os sistemas de aquecimento (incluindo aquecimento civil, aquecimento industrial, aquecimento de novas energias, etc.) têm requisitos básicos para tubulações, como resistência a altas temperaturas, resistência à fadiga térmica, vedação confiável, adaptabilidade à expansão e contração térmica e compatibilidade média. Os tubos de metal tradicionais (como os tubos de aço galvanizado) são propensos a rachar devido ao estresse térmico, enquanto os tubos de plástico são limitados pelo limite superior de temperatura. No entanto, o fole de aço inoxidável, com seu material e design estrutural exclusivos, pode resolver efetivamente esses problemas e se tornar uma solução de tubulação ideal para sistemas de aquecimento. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.​
Adaptação aprofundada das principais vantagens de desempenho aos requisitos do sistema de aquecimento
O ambiente operacional dos sistemas de aquecimento é caracterizado por grandes flutuações de temperatura (-10°C a 300°C), diversos meios (água quente, vapor, óleo condutor de calor, etc.) e pela existência de estresse térmico e vibração. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:​
Excelente resistência a altas temperaturas e estabilidade térmica: o aço inoxidável 304 pode suportar ambientes de temperatura média abaixo de 200 ℃ (como aquecimento de água quente civil), o aço inoxidável 316 pode se adaptar a cenários de alta temperatura de 200-400 ℃ (como tubulações de vapor industriais) e classes especiais (como 310S) podem até funcionar de forma estável em sistemas de aquecimento a fogo aberto acima de 600 ℃. O material não envelhecerá nem terá atenuação de resistência devido a altas temperaturas a longo prazo.​
Resistência à fadiga térmica e capacidade de compensação de expansão: A estrutura anular ondulada do fole confere-lhe boa extensibilidade axial. Durante o ciclo de inicialização (aumento de temperatura) e desligamento (queda de temperatura) do sistema de aquecimento, ele pode absorver a mudança de comprimento da tubulação causada pela expansão e contração térmica (o valor de compensação pode chegar a 5% -10% de seu próprio comprimento), reduzindo o afrouxamento da interface ou rachaduras na tubulação causadas por conexões rígidas. É especialmente adequado para conectar caldeiras, trocadores de calor e outros equipamentos com tubulações principais.​
Compatibilidade média e resistência à corrosão: Possui tolerância a meios de aquecimento comuns, como água quente, vapor e óleo condutor de calor. O aço inoxidável 304 pode resistir à incrustação de íons de cálcio e magnésio na água e à corrosão por oxigênio. O aço inoxidável 316 pode suportar a erosão causada por vapor contendo enxofre e meios condutores de calor fracamente ácidos, evitando vazamentos médios causados por corrosão e perfuração da parede interna da tubulação.​
Confiabilidade de vedação e capacidade de suporte de pressão: Através de flanges usinados com precisão, roscas e outras estruturas de conexão, combinadas com juntas de vedação resistentes a altas temperaturas (como juntas de grafite, juntas revestidas de metal), pode ser alcançada vedação com vazamento zero sob altas temperaturas de longo prazo. A pressão de trabalho pode atingir 1,6-10MPa, atendendo aos requisitos de pressão de aquecimento civil de baixa pressão (abaixo de 0,6MPa) e sistemas de vapor industrial de alta pressão (acima de 4,0MPa).​
Eficiência de condução de calor e economia de energia: A condutividade térmica do aço inoxidável (cerca de 16-21 W/(m·K)) é maior que a dos tubos de plástico, e a estrutura anular do fole pode aumentar a área de contato entre o meio e a tubulação, acelerando a transferência de calor. Ao mesmo tempo, a parede externa da tubulação pode ser convenientemente equipada com uma camada de isolamento para reduzir a perda de calor e melhorar o desempenho de economia de energia do sistema.​
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente os problemas de aplicação de tubulações tradicionais em diferentes tipos de sistemas de aquecimento:​
Sistemas de Aquecimento Civil e Água Quente​
Conectando tubos ramais entre radiadores e tubos principais: Usando a flexibilidade do fole, eles podem facilmente contornar obstáculos como paredes e móveis, reduzir o uso de cotovelos e diminuir a resistência ao fluxo de água; ao mesmo tempo, eles absorvem a expansão e contração da tubulação durante as estações de aquecimento e sem aquecimento para evitar vazamentos na interface.​

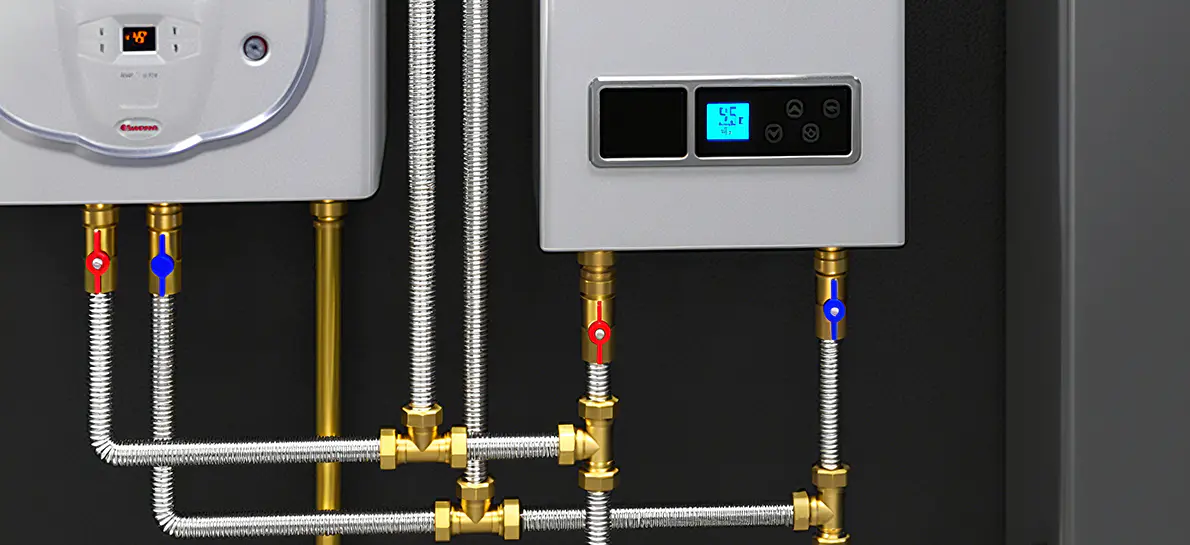

Conexão entre caldeiras suspensas e tubulações de água quente: Elas podem suportar a temperatura da água quente de 80-95°C durante a operação de caldeiras suspensas, resistem à fadiga térmica causada por partidas e desligamentos frequentes e são mais duráveis que mangueiras de borracha (fáceis de envelhecer) e tubos de cobre (forte rigidez), com uma vida útil de mais de 15 anos.​
Conexão de coletores em aquecimento radiante de piso de baixa temperatura (aquecimento de piso de água): Os foles de pequeno calibre (DN15-DN25) podem se adaptar ao layout de múltiplas ramificações dos tubos de aquecimento de piso, reduzir a resistência ao fluxo de água e melhorar a uniformidade da dissipação de calor.​
Sistemas de aquecimento industrial​
Conexão entre caldeiras e tubulações de vapor: Na saída de caldeiras a carvão/gás, o fole pode absorver a forte expansão térmica durante a inicialização da caldeira, proteger válvulas e interfaces de tubulação e evitar vazamento de vapor (a temperatura do vapor é geralmente 150-300°C, pressão 1,0-4,0MPa).​
Sistemas de aquecimento a óleo condutor de calor: Usados para conectar fornos a óleo condutor de calor com reatores, secadores e outros equipamentos. O aço inoxidável 316 pode suportar a erosão a longo prazo do óleo condutor de calor (temperatura 200-300 ℃) e sua resistência à vibração (gerada pela operação da bomba) evita o afrouxamento das juntas da tubulação.​
Conexão de tubulações de equipamentos de aquecimento elétrico: como as tubulações de entrada e saída de reatores de aquecimento elétrico, o fole pode se adaptar à alta temperatura local dos elementos de aquecimento elétrico e não há problema de emissão de odores dos tubos de plástico.​
Novos sistemas de aquecimento energético
Tubulações de circulação de sistemas de coleta solar térmica: Conectando coletores solares e tanques de armazenamento de água quente, o aço inoxidável 304 pode resistir a altas temperaturas (70-100 ℃) sob luz solar direta e corrosão pela chuva, e a estrutura flexível se adapta ao leve deslocamento dos coletores devido aos ângulos de instalação.​
Tubulações de circulação de água de bombas de calor de fonte de ar: Na faixa de flutuação de temperatura de -10 ℃ a 55 ℃, o fole pode compensar a expansão e contração de tubulações causadas por mudanças de temperatura ambiental, evitando fragilização em baixa temperatura ou deformação em alta temperatura de tubos de plástico.​
Cenários Especiais de Aquecimento​
Tubulações de desinfecção a vapor na indústria de processamento de alimentos: A parede interna do fole de aço inoxidável é lisa e fácil de limpar, atendendo aos padrões de higiene alimentar (como a certificação 3A), suportando desinfecção a vapor em alta temperatura de 121 ℃ e sem risco de poluição por ferrugem.​
Conexão de tubulação de equipamentos de aquecimento de laboratório (como banhos de óleo, tanques de temperatura constante): O fole de pequeno calibre (DN6-DN15) pode se adaptar com precisão a equipamentos de precisão e sua resistência à vibração garante uma transmissão média estável durante os experimentos.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica​
Combinação de materiais: o aço inoxidável 304 é selecionado para sistemas de média temperatura (≤200 ℃); O aço inoxidável 316 é selecionado para sistemas de alta temperatura (200-400°C) ou meios corrosivos (como vapor contendo enxofre); O aço inoxidável 310S é selecionado para sistemas de temperatura ultra-alta (> 400 ℃).​
Classificação de calibre e pressão: Selecione os calibres DN10-DN300 de acordo com a vazão do meio de aquecimento (DN15-DN50 é comumente usado para fins civis, DN50-DN200 para fins industriais); a pressão de trabalho deve ser ≥1,25 vezes a pressão de projeto do sistema (por exemplo, se a pressão de projeto de um sistema de vapor for 1,6MPa, selecione foles com uma classificação de ≥2,0MPa).​
Método de conexão: A conexão roscada (com fita de matéria-prima resistente a altas temperaturas) é comumente usada em sistemas civis; a conexão de flange (com juntas metálicas) é usada principalmente em sistemas industriais; juntas de ponteira podem ser selecionadas para conexão de equipamentos de precisão (para garantir facilidade de limpeza sem cantos mortos).​
Valor de Compensação de Expansão: Calcule o valor de expansão térmica de acordo com o comprimento da tubulação e a diferença de temperatura (fórmula: ΔL=α×L×ΔT, onde α é o coeficiente de expansão linear do aço inoxidável), garantindo que o valor de compensação do fole seja ≥ o valor calculado para evitar estiramento ou compressão excessivos.​
2. Especificações de instalação
Pré-tratamento e limpeza: Antes da instalação, remova incrustações de óxido e manchas de óleo na tubulação. Os sistemas de alta temperatura precisam ser desengordurados (como limpeza com tricloroetileno); ao conectar equipamentos alimentícios e farmacêuticos, foles com paredes internas polidas eletroliticamente devem ser selecionados para evitar o crescimento microbiano.​
Dobra e Fixação: O raio de curvatura é ≥ o raio especificado pelo produto (geralmente 6 a 10 vezes o diâmetro do tubo). É proibido aplicar força excessiva durante a flexão a frio para causar deformação da ondulação; suportes deslizantes são colocados a cada 2-3 metros na seção reta (permitindo a expansão axial), e suportes fixos são colocados em ambas as extremidades da seção de compensação para limitar o deslocamento lateral.​
Vedação e Isolamento: Quando for utilizada conexão flangeada, aperte os parafusos uniformemente (passo a passo na diagonal) para evitar falha de vedação causada por carga excêntrica; tubulações de alta temperatura precisam ser envolvidas com camadas de isolamento (como lã de rocha, silicato de alumínio) fora do fole, mas o espaço de expansão deve ser reservado para evitar que a camada de isolamento dificulte a compensação do fole.​
Operação experimental e teste: Após a instalação, realize um teste de pressão da água (a pressão de teste é 1,5 vezes a pressão de trabalho e a pressão é mantida por 30 minutos sem vazamento); sistemas de alta temperatura precisam realizar comissionamento a quente para monitorar se o fole se expande e contrai suavemente e se há vazamento na interface.​
Benefícios do aplicativo​
Prolongar a vida útil do sistema: A resistência à fadiga térmica do fole de aço inoxidável pode estender o ciclo de operação sem problemas do sistema de aquecimento para mais de 10 anos, excedendo em muito o dos tubos de aço galvanizado (5-8 anos) e dos tubos de plástico (3-5 anos), reduzindo os custos de substituição.​
Reduza os custos de manutenção: A resistência à corrosão e a resistência a altas temperaturas reduzem a manutenção de desligamento causada pela corrosão e ruptura da tubulação, e os custos anuais de manutenção podem ser reduzidos em 40% -60%; especialmente em sistemas de aquecimento industrial, as perdas de produção causadas por vazamentos médios podem ser evitadas.​
Melhorar a segurança operacional: A vedação com vazamento zero e o projeto de estresse antitérmico reduzem o risco de queimaduras e incêndios causados por vazamento de meios de alta temperatura (como vapor e óleo condutor de calor) e podem reduzir perdas de propriedade causadas por vazamento de água doméstica no aquecimento civil.​
Melhorar a adaptabilidade do sistema: A capacidade de compensação flexível faz com que a instalação da tubulação não seja limitada pelas estruturas do edifício (como paredes e pisos), especialmente adequada para a transformação de sistemas de aquecimento em edifícios antigos, reduzindo escavações nas paredes e danos estruturais.​
Resumo
Através das vantagens duplas de material e estrutura, o fole de aço inoxidável alcança desempenho abrangente de "resistência a altas temperaturas, anti-expansão, vedação estável e longa vida útil" em sistemas de aquecimento. Quer se trate dos requisitos de conforto do aquecimento civil ou das duras condições de trabalho do aquecimento industrial, eles podem fornecer soluções de tubulações confiáveis, estabelecendo uma base sólida para a operação eficiente e segura dos sistemas de aquecimento.​
