Nos sistemas de transmissão de gás, a segurança, o desempenho de vedação e a estabilidade das tubulações estão diretamente relacionados à operação normal do sistema e à segurança do pessoal. Quer se trate de gases industriais (como oxigênio, nitrogênio, hidrogênio), gases combustíveis (gás natural, gás liquefeito de petróleo) ou gases especiais (como gases corrosivos, gases de alta pureza), os requisitos para dutos de transmissão são extremamente rigorosos. Os foles de aço inoxidável, com suas vantagens estruturais e materiais exclusivos, podem resolver com eficácia problemas como vazamento, corrosão e impacto de vibração enfrentados por tubulações tradicionais na transmissão de gás, tornando-os a escolha ideal para sistemas de gás. A seguir, são apresentadas soluções específicas de múltiplas dimensões.​
Correspondência precisa das principais vantagens de desempenho com os requisitos do sistema de gás
Os principais requisitos dos sistemas de gás para tubulações são vedação absoluta, resistência à corrosão do gás, resistência à vibração e impacto, adaptabilidade às flutuações de pressão e controle de limpeza. As características do aço inoxidável abaixo podem atender perfeitamente a estes requisitos:​
Desempenho de vedação extremo: Adotando 304, 316 integralmente formados e outros materiais de aço inoxidável, os foles e as extremidades de conexão (como roscas, flanges) alcançam uma cooperação estreita por meio de usinagem de precisão, que pode realizar vedação rígida metal-metal ou ser combinada com vedações especiais (como juntas de cobre, juntas de PTFE) para garantir vazamento zero de gás. Para sistemas de gás de alta pressão (com pressão de trabalho de até 10MPa ou mais), sua confiabilidade de vedação está longe de mangueiras de borracha ou tubulações de metal comuns, e a taxa de vazamento pode ser controlada abaixo de 1×10¹⁰ Pa·m³/s.​
Excelente resistência à corrosão por gás: o aço inoxidável 304 pode suportar a erosão a longo prazo por gases secos (como oxigênio, nitrogênio) e gases combustíveis não corrosivos; O aço inoxidável 316, devido ao seu teor de molibdênio, pode resistir à corrosão por gases combustíveis contendo enxofre, gás cloro, fluoreto de hidrogênio e outros gases corrosivos, evitando a formação de furos ou derramamento de impurezas na parede interna da tubulação causada pela erosão, garantindo assim a pureza da transmissão do gás.​
Resistência à vibração e flutuação de pressão: A estrutura anular corrugada do fole tem boa elasticidade, que pode absorver vibrações e pulsos de pressão gerados pela operação do compressor e abertura/fechamento da válvula no sistema de gás, reduzir a concentração de tensão nas interfaces da tubulação e diminuir o risco de vazamento solto causado por conexões rígidas. É especialmente adequado para conectar peças entre compressores de gás, tanques de armazenamento e tubulações.​
Adaptabilidade de limpeza: Após o polimento eletrolítico da parede interna, a rugosidade da superfície Ra pode ser tão baixa quanto 0,8μm ou menos, o que não é fácil de adsorver impurezas ou umidade no gás, e nenhuma partícula cai. Ele atende aos requisitos de transmissão de gases de alta pureza (como nitrogênio de pureza ultra-alta usado na indústria eletrônica, gases especiais usados na fabricação de semicondutores) e evita a poluição por gases que afeta a qualidade da produção.​
Ampla adaptabilidade de temperatura e pressão: Pode funcionar de forma estável na faixa de temperatura de -200 ℃ a 450 ℃, adaptando-se à transmissão de vaporização de gases liquefeitos de baixa temperatura (como nitrogênio líquido, oxigênio líquido) e sistemas de gás de alta temperatura; a pressão de trabalho cobre desde o vácuo até 30 MPa, o que pode não apenas atender às necessidades de gasodutos combustíveis de baixa pressão (abaixo de 0,1 MPa), mas também ser usado em sistemas de transmissão de gás industrial de alta pressão.
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente problemas de transmissão em diferentes tipos de sistemas de gás:​
Sistemas de transmissão de gás industrial​
Usado para conexão de gasodutos de gases inertes, como oxigênio, nitrogênio e argônio, especialmente em oficinas de soldagem e campos de processamento de metal. A resistência à vibração do fole pode reduzir o risco de vazamento na conexão entre cilindros de oxigênio e tubulações.​
Em sistemas de transmissão de hidrogênio, o material de aço inoxidável 316 pode evitar a fragilização por hidrogênio e, com uma estrutura de vedação especial, pode evitar riscos de explosão causados por vazamento de hidrogênio.​
Para a transmissão de gases industriais corrosivos (como gás cloro, dióxido de enxofre), foles de aço inoxidável 316L são selecionados para resistir à corrosão da tubulação por gases e garantir a operação segura do sistema a longo prazo.​
Sistemas de abastecimento de gás​

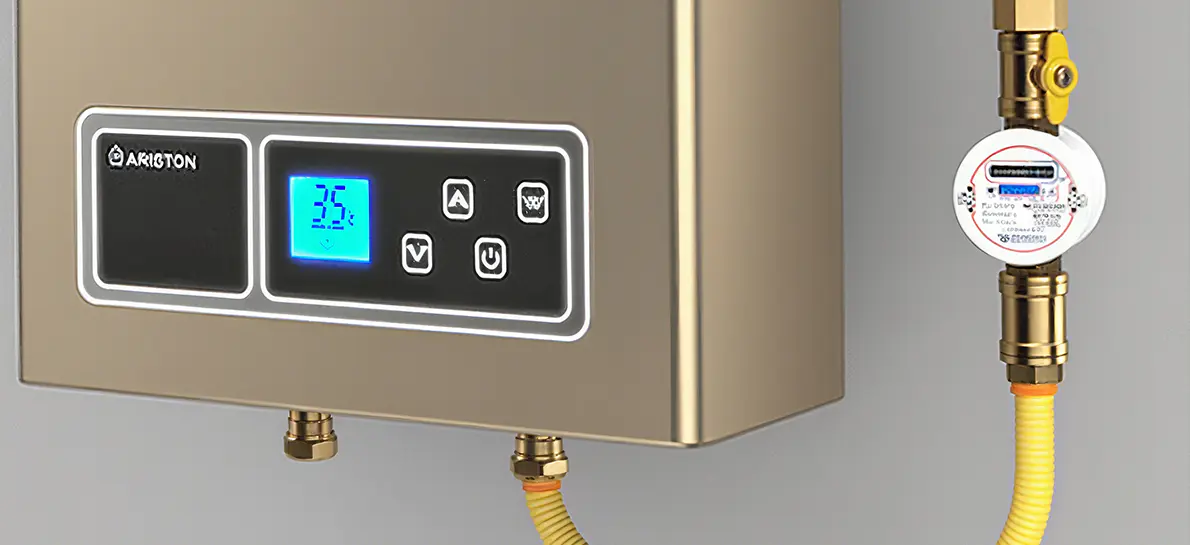

Para conexão de dutos internos e externos de gás natural urbano e gás liquefeito de petróleo, foles são usados entre medidores de gás, válvulas e dutos principais. Sua compensação flexível pode reduzir o vazamento de interface causado pelo deslocamento da tubulação devido ao assentamento do edifício ou às mudanças de temperatura.​
Para tubos de gás em cozinhas comerciais e fornos industriais, a resistência à temperatura dos foles pode se adaptar ao ambiente de alta temperatura próximo aos fogões, e seu desempenho anti-envelhecimento evita rachaduras e vazamentos de mangueiras de borracha devido ao uso a longo prazo.
Gás Especial e Sistemas de Gás de Alta Pureza​
Para a transmissão de gases de alta pureza (como amônia de ultra-alta pureza, silano) nas indústrias de semicondutores e fotovoltaica, foles com paredes internas polidas eletroliticamente podem reduzir a poluição de contato entre gases e tubulações, garantindo a pureza do gás (atingindo 99,9999% ou mais);​
Para gasodutos de laboratório (como gases de arraste para cromatógrafos gasosos, gases especiais para análise espectral), a baixa adsorção do fole garante a estabilidade dos componentes do gás e melhora a precisão dos dados experimentais.​
Conexão de equipamentos de armazenamento e processamento de gás
Para a conexão entre tanques de armazenamento de gás, cilindros e vaporizadores, válvulas redutoras de pressão, foles podem absorver vibrações durante a operação do equipamento e proteger o desempenho de vedação das interfaces das válvulas;​
Para a conexão entre o tubo de saída de líquido de tanques de armazenamento de gás de baixa temperatura (como nitrogênio líquido, argônio líquido) e vaporizadores, o fole pode se adaptar às mudanças de temperatura de baixa temperatura para temperatura normal, evitando rachaduras nas tubulações devido à expansão e contração térmica.
Principais pontos de seleção e especificações de instalação
1. Seleção Científica​
Seleção de material: Determine o material de acordo com as propriedades do gás - o aço inoxidável 304 é selecionado para gases inertes e gases combustíveis; O aço inoxidável 316/316L é selecionado para gases corrosivos e gases combustíveis em ambientes de água do mar; aço inoxidável de baixo carbono (como 316L) com paredes internas polidas eletroliticamente é necessário para sistemas de gás de alta pureza.​
Classificação de calibre e pressão: Selecione os calibres DN6-DN200 de acordo com o fluxo de gás. A pressão de trabalho deve corresponder à pressão de projeto do sistema (por exemplo, a classificação de 1,6 MPa é geralmente selecionada para sistemas de gás, e uma classificação de 6,4 MPa ou superior é selecionada para gases industriais de alta pressão).​
Método de conexão: A conexão roscada (com selante específico para gás) é comumente usada em sistemas de gás; a conexão de flange (com vedação O-ring) é usada principalmente em sistemas de gás industrial; As juntas de vedação facial do VCR são selecionadas para sistemas de gás de alta pureza para garantir vazamento zero e limpeza.​
Comprimento e valor de compensação: Determine o comprimento de acordo com os requisitos de deslocamento da tubulação e reserve a margem de compensação axial ou lateral (geralmente o valor de compensação não excede 10% do comprimento efetivo do fole) para evitar afetar a vedação devido ao estiramento ou compressão excessivos.​
2. Especificações de instalação
Proibição de Incêndio e Tratamento de Limpeza: Antes de instalar o sistema de gás, certifique-se de que não haja impurezas na tubulação para evitar faíscas durante a instalação; antes de instalar o sistema de gás de alta pureza, limpe a parede interna do fole com etanol absoluto para remover manchas e partículas de óleo.​
Dobra e Fixação: Durante a instalação, o raio de curvatura não deve ser inferior ao valor especificado pelo produto (geralmente 5 a 8 vezes o diâmetro do tubo), sendo proibida a torção forçada; suportes fixos são colocados a cada 1,5-2 metros na seção reta, e suportes de guia são adicionados em ambas as extremidades da seção dobrada para evitar deformação causada pelo peso próprio da tubulação.​
Proteção da superfície de vedação: Antes da conexão, verifique o nivelamento das faces do flange e das interfaces roscadas e remova rebarbas e arranhões; aplique selante específico para gás correspondente ao gás durante a conexão roscada (como fita de vedação de PTFE para gás) e selecione juntas compatíveis com o gás para conexão de flange (como juntas de borracha resistentes a óleo para gás, juntas de PTFE para gases corrosivos).​
Detecção de Vazamento: Após a instalação, deve ser realizado teste de vazamento - é aplicada água com sabão nas interfaces para detecção de bolhas em sistemas de gás; espectrômetros de massa de hélio são usados em sistemas de gás industrial e de gás de alta pureza para garantir que a taxa de vazamento atenda aos requisitos do sistema (como a taxa de vazamento de sistemas de gás de alta pureza ≤1×10⁻¹¹ Pa·m³/s).​
Benefícios do aplicativo​
Melhorar a segurança do sistema: Em comparação com tubos de aço galvanizado tradicionais ou mangueiras de borracha, o risco de vazamento de foles de aço inoxidável é reduzido em mais de 95%, especialmente em sistemas de gás com gases inflamáveis e explosivos, como gás combustível e hidrogênio, o que pode reduzir significativamente possíveis acidentes de segurança.​
Prolongar a vida útil: Os materiais de aço inoxidável são antienvelhecimento e resistentes à corrosão, com uma vida útil de mais de 20 anos, excedendo em muito a das mangueiras de borracha (1-3 anos) e dos tubos de aço comuns (8-10 anos), reduzindo a frequência de substituição e os custos de manutenção.​
Garanta a pureza e a qualidade do gás: Em sistemas de gás de alta pureza, pode evitar o descarte de produtos causado pela poluição do gasoduto (como defeitos em chips semicondutores causados por gases impuros) e reduzir as perdas de produção.​
Adapte-se a condições de trabalho complexas: A capacidade de compensação flexível resolve o impacto do assentamento de edifícios, da vibração do equipamento e das mudanças de temperatura nas tubulações, reduz a manutenção de desligamento causada por danos na tubulação e melhora a estabilidade da operação do sistema.​
Resumo
Através da adaptação do material, otimização estrutural e usinagem de precisão, os foles de aço inoxidável alcançam desempenho abrangente de "vedação segura, resistência à corrosão e durabilidade, e transmissão limpa" em sistemas de gás. Quer se trate de gases industriais convencionais, gases de combustível civil ou sistemas de gases especiais de alta demanda, eles podem fornecer soluções de transmissão confiáveis, fornecendo uma garantia sólida para a operação segura e estável de sistemas de gás.
