Os sistemas de ar condicionado e ventilação (incluindo ar condicionado central, ventilação comercial, ar condicionado limpo, etc.) têm requisitos básicos para tubulações, como transmissão suave de ar/meio, resistência à vibração e redução de ruído, resistência à temperatura e umidade, instalação flexível e estabilidade a longo prazo. Os dutos de ar tradicionais (como dutos de chapa de aço galvanizado) apresentam problemas como alta rigidez e grande ruído de vibração, enquanto os tubos de plástico são limitados pela resistência e resistência à temperatura. Os foles de aço inoxidável, com suas vantagens materiais e estruturais exclusivas, podem se adaptar efetivamente às complexas condições de trabalho dos sistemas de ar condicionado e ventilação, tornando-se a escolha ideal para otimizar o desempenho da tubulação. A seguir são apresentadas soluções de aplicação específicas de múltiplas dimensões.​
Correspondência precisa das principais vantagens de desempenho com os requisitos do sistema
O ambiente operacional dos sistemas de ar condicionado e ventilação é caracterizado por oscilações de temperatura (-10°C a 80°C), alta umidade do ar, vibração frequente dos equipamentos e necessidade de redução da resistência ao vento e ao ruído. O desempenho do fole de aço inoxidável pode atender com precisão a estes requisitos:​
Excelente resistência à temperatura e umidade: o aço inoxidável 304 pode funcionar de forma estável na faixa de temperatura de -40 ℃ a 300 ℃, cobrindo totalmente os requisitos de sistemas de ar condicionado para fornecimento de ar (12-18 ℃), ar de retorno (temperatura ambiente) e sistemas de ventilação para temperatura de exaustão (-10 ℃ a 60 ℃); ao mesmo tempo, o aço inoxidável não absorve água ou mofo e pode resistir à corrosão em ambientes de alta umidade (como porões, ventilação de piscinas), evitando ferrugem nas tubulações ou crescimento bacteriano.​
Resistência à vibração e capacidade de redução de ruído: A estrutura anular ondulada do fole tem bom desempenho de absorção de choque elástico, que pode absorver vibrações geradas pela operação de unidades de ar condicionado e ventiladores (frequência de vibração 10-100Hz), reduzir a transmissão de vibrações para tubulações e estruturas de edifícios e reduzir o ruído (em comparação com dutos de ar rígidos, pode reduzir o ruído em 5-15dB); é especialmente adequado para locais sensíveis ao ruído, como hospitais e laboratórios.​
Baixa resistência ao vento e estabilidade do fluxo de ar: A parede interna do fole, após tratamento suave (Ra≤1,6μm), tem um coeficiente de resistência ao vento (λ) tão baixo quanto 0,02-0,03, que é muito menor que a resistência local dos dutos de ar retangulares tradicionais; o design de seção transversal anular torna a distribuição do fluxo de ar mais uniforme, evita correntes parasitas e melhora a eficiência da troca de calor dos sistemas de ar condicionado e o efeito de ventilação dos sistemas de ventilação.​
Flexibilidade de instalação e adaptabilidade de espaço: O fole pode ser dobrado arbitrariamente (o raio de curvatura mínimo é de 3 a 5 vezes o diâmetro do tubo) e pode facilmente contornar obstáculos como vigas, colunas e tubos, reduzindo o uso de cotovelos, tês e outros acessórios; para espaços estreitos (como mezaninos de teto, salas de equipamentos), suas características flexíveis podem simplificar o processo de instalação e reduzir a dificuldade de construção.​
Vantagens de resistência e vida útil: A resistência à tração do aço inoxidável (≥520MPa) é muito maior que a dos tubos de plástico, com resistência ao impacto, que pode suportar pressão positiva (≤2000Pa) e pressão negativa (≥-500Pa) no duto de ar, atendendo aos requisitos de sistemas de fornecimento de ar de alta pressão; a vida útil pode chegar a mais de 20 anos, excedendo em muito o ciclo anticorrosivo dos dutos de ar em chapa de aço galvanizado (8 a 12 anos).
Cenários típicos de aplicação
Os foles de aço inoxidável podem resolver especificamente os problemas de aplicação de tubulações tradicionais em diferentes ligações de sistemas de ar condicionado e ventilação:​
Sistemas Centrais de Ar Condicionado
Seção de conexão entre unidades de ar condicionado e dutos de ar: Na saída de ar de resfriadores de água e unidades de tratamento de ar, o fole pode absorver a vibração da operação do equipamento, evitando ruído de ressonância do duto de ar causado por conexões rígidas; ao mesmo tempo, compensar o deslocamento entre unidades e dutos de ar devido a erros de instalação ou mudanças de temperatura.​

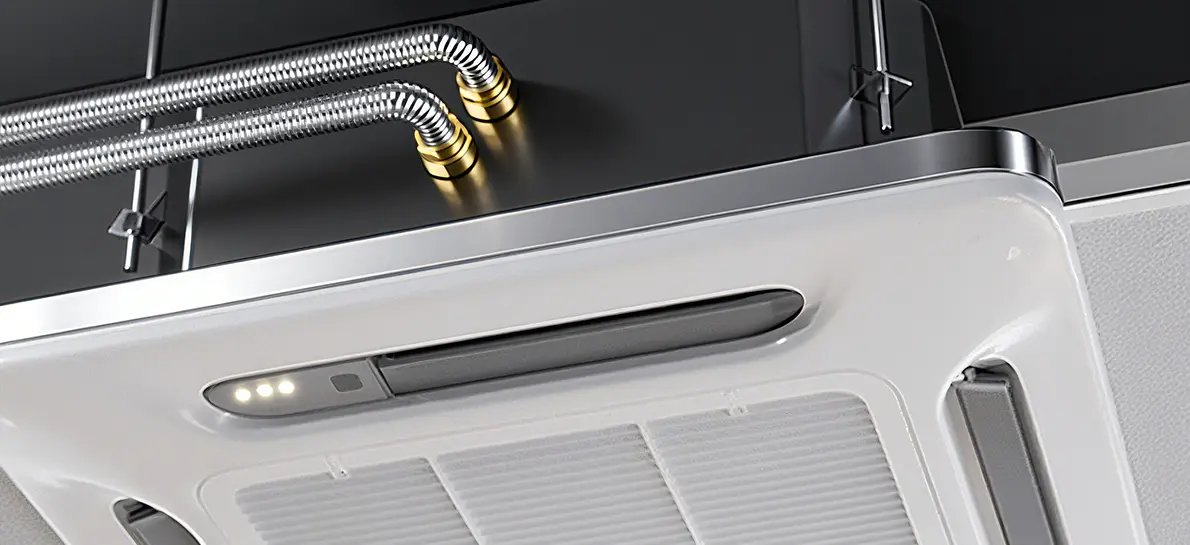

Conexão entre fan coils e tubos ramificados: Os foles de pequeno calibre (DN80-DN200) são adequados para dutos de alimentação/retorno de ar de fan coils. A estrutura flexível reduz a transmissão da vibração do ventilador, e a parede interna lisa não acumula poeira, reduzindo a frequência de limpeza e manutenção dos sistemas de ar condicionado.​
Conexão da tubulação de refrigerante: Nas tubulações de refrigerante (como R32, R410A) de condicionadores de ar multi-split, o fole pode se adaptar às mudanças de temperatura (-15°C a 60°C) durante a circulação do refrigerante, e sua resistência à vibração evita vazamento de refrigerante causado por interfaces soltas.​
Sistemas de Ventilação Comercial e Industrial​
Tubos de exaustão de cozinha: Os foles de aço inoxidável são resistentes à corrosão por vapores de óleo e suas características dobráveis se adaptam ao complexo layout espacial das cozinhas. Sua resistência a altas temperaturas (≤300 ℃) pode lidar com a alta temperatura instantânea dos vapores de óleo, que é mais segura do que tubos de plástico.
Ventilação de oficina industrial: Em oficinas empoeiradas e úmidas (como processamento de alimentos, fabricação de máquinas), a resistência à corrosão do fole pode resistir à erosão da poeira e à ferrugem da água de condensação. O design flexível facilita a conexão de saídas de ventilação em diferentes áreas, melhorando a eficiência da ventilação.​
Sistemas de exaustão de fumaça de incêndio: O fole de aço inoxidável de alta temperatura (como material 316) pode funcionar continuamente a 280 ℃ por mais de 30 minutos, atendendo aos requisitos de resistência ao fogo da exaustão de fumaça de incêndio, e sua resistência à vibração garante que os tubos não caiam em caso de incêndio.​
Ar Condicionado Limpo e Ventilação Especial​
Ventilação em salas cirúrgicas limpas de hospitais: Foles com paredes internas polidas eletroliticamente (Ra≤0,8μm) não acumulam poeira e são fáceis de desinfetar, atendendo aos padrões de limpeza GMP, reduzindo o risco de crescimento bacteriano e adaptando-se ao sistema de ventilação por filtração de alta eficiência em salas cirúrgicas.​
Exaustão das capelas de laboratório: O fole pode conectar as capelas aos dutos de ar principais. A resistência à corrosão química (material 316) resiste à erosão dos gases de exaustão de laboratório (como gases ácido-base), e a estrutura flexível facilita o ajuste da posição de instalação das capelas.​
Ar condicionado e ventilação em data centers: Em salas de servidores de alta densidade, os foles podem conectar com precisão as saídas de ar condicionado e os dutos de ar do gabinete, reduzir a perda de ar frio e sua resistência à vibração reduz a interferência dos ventiladores de ar condicionado na operação do servidor.​
III. Principais pontos de seleção e especificações de instalação
1. Seleção Científica​
Material e calibre: o aço inoxidável 304 é selecionado para sistemas comuns de ar condicionado e ventilação; O aço inoxidável 316 é selecionado para ambientes úmidos e corrosivos (como cozinhas, laboratórios); os calibres são selecionados de acordo com os requisitos de volume de ar de DN50-DN600 (DN100-DN300 é comumente usado para fins civis, DN300-DN600 para fins industriais).​
Classificação de pressão e temperatura: Selecione a classificação de pressão correspondente de acordo com a pressão de ar do sistema (a classificação de 1000Pa é selecionada para sistemas de dutos de ar convencionais, a classificação de 2000Pa para sistemas de fornecimento de ar de alta pressão); foles especiais com resistência à temperatura ≥280°C são necessários para cenários de alta temperatura (como exaustão de fumaça de incêndio).​
Método de conexão: A conexão flangeada é utilizada para conexão com interfaces de equipamentos (equipadas com juntas de borracha para melhorar a vedação e absorção de choque); conexão de braçadeira pode ser usada para conexão de seção de duto de ar (fácil de desmontar e limpar); a conexão soldada é recomendada para sistemas limpos (para reduzir pontos de vazamento).​
Comprimento e valor de compensação: Determine o comprimento de acordo com a distância de instalação e os requisitos de deslocamento de vibração e reserve uma margem de expansão de 5% a 10% para garantir que o fole possa expandir e contrair livremente durante vibrações ou mudanças de temperatura, evitando estiramento excessivo.​
2. Especificações de instalação
Limpeza e Pré-tratamento: Antes da instalação, remova manchas de óleo e impurezas do fole. Os sistemas limpos precisam ser limpos com água pura e secos; para sistemas de ventilação relacionados a alimentos e medicamentos, foles tratados isentos de óleo devem ser selecionados para evitar a poluição do ar.​
Dobra e Fixação: Ao dobrar, controle o raio de curvatura ≥ o valor especificado pelo produto (como o raio de curvatura do fole DN200 ≥600mm) e proíba curvas ou torções acentuadas; definir suportes deslizantes a cada 3-5 metros na seção reta (permitindo o movimento axial) e adicionar suportes de absorção de choque perto de fontes de vibração para reduzir o tremor da tubulação.​
Medidas de vedação e redução de ruído: Quando for usada conexão flangeada, aperte os parafusos uniformemente para garantir que a gaxeta esteja totalmente encaixada; entre equipamentos vibratórios, como ventiladores e unidades de ar condicionado e foles, amortecedores de borracha podem ser adicionados para aumentar ainda mais o efeito de redução de ruído.​
Teste e aceitação: Após a instalação, realize um teste de pressão de ar (a pressão de teste dos sistemas de pressão positiva é 1,2 vezes a pressão projetada e a pressão é mantida por 1 hora sem vazamento); durante a operação, detecte o valor do ruído (que deve atender aos padrões de ruído do local, como hospitais ≤40dB).
Benefícios do aplicativo​
Melhorar o conforto do sistema: As características de resistência à vibração e redução de ruído tornam os sistemas de ar condicionado e ventilação mais silenciosos, especialmente em residências, hotéis e outros locais, o que pode melhorar significativamente a experiência de vida; o design de baixa resistência ao vento reduz o ruído do fluxo de ar, evitando o "uivo do vento" dos dutos de ar tradicionais.​
Reduza os custos de manutenção: O aço inoxidável é resistente à corrosão e à umidade, reduzindo a frequência de substituição devido à ferrugem e mofo da tubulação, e os custos anuais de manutenção podem ser reduzidos em 30% -50%; a parede interna lisa não é fácil de acumular poeira e o ciclo de limpeza é estendido para 1-2 anos (os dutos de ar tradicionais duram de 3 a 6 meses).​
Melhorar a segurança do sistema: Em sistemas de exaustão de fumaça de incêndio, foles resistentes a altas temperaturas podem garantir a suavidade dos canais de exaustão de fumaça em caso de incêndio; a resistência ao impacto evita que os dutos de ar sejam danificados devido a vibrações e colisões, reduzindo o risco de vazamento de ar.​
Melhorar a eficiência da instalação: A estrutura flexível reduz o uso de acessórios e corte e processamento no local, encurtando o período de instalação em 20% -40%, o que é especialmente adequado para a transformação de sistemas de ar condicionado e ventilação em edifícios antigos, reduzindo danos à estrutura original.​
Resumo
Através da otimização do material e da estrutura, os foles de aço inoxidável alcançam desempenho abrangente de "baixo ruído e alta eficiência, resistência à corrosão e durabilidade e adaptação flexível" em sistemas de ar condicionado e ventilação. Quer se trate de ar condicionado confortável em edifícios civis ou de ventilação especial em locais industriais, eles podem fornecer soluções de tubulações confiáveis, estabelecendo uma base sólida para a operação estável e a melhoria do desempenho do sistema.​
