Imagine um tubo de aço carbono de 30 metros transportando vapor a 90°C. Quando a linha é desligada no inverno, o metal se contrai. Quando você abre a válvula novamente, a temperatura sobe, o aço estica e as faces do flange tentam se separar. Uma junta de expansão de tubo é o componente que absorve esse movimento antes que ele se transforme em rachaduras, vazamentos ou danos à carcaça da bomba. A junta de expansão correta, dimensionada e instalada corretamente, é um dos investimentos mais baratos que você pode fazer na confiabilidade da tubulação.
Por que as juntas de dilatação de tubos são necessárias
Os tubos de metal expandem e contraem com a temperatura. Uma linha de aço carbono de 30 m operando entre -5°C e 90°C pode se mover perto de 33 mm. Esse movimento tem que ir a algum lugar. Se as extremidades do tubo estiverem rigidamente conectadas a bombas, caldeiras ou âncoras de concreto, a tensão resultante pode causar vazamentos nos flanges, extrusão das juntas, suportes quebrados e rachaduras por fadiga próximas às soldas.
Algumas contas rápidas: ΔL = α × L × ΔT. Para aço carbono, α ≈ 11,7 × 10⁻⁶/°C. Uma linha de 30.000 mm vendo uma oscilação de 50°C se moverá cerca de 17,6 mm. Se você ignorar esse movimento, o tubo encontrará uma maneira de se mover sozinho, geralmente de uma maneira que você não deseja.
O aço não vai parar de se expandir. A única questão real é se você deseja controlar esse movimento ou deixá-lo controlar você.
Uma junta de expansão de tubo resolve esse problema introduzindo um elemento de fole flexível no trecho de tubo. O fole absorve o movimento axial, lateral e angular enquanto mantém o fluido em seu interior. Também amortece a vibração mecânica de bombas e compressores, reduzindo a transferência de carga para equipamentos adjacentes.
A colocação é tão importante quanto a própria junta. Quando um fole é pressurizado, a carga final não é mais apenas a pressão multiplicada pela área interna do tubo. As convoluções do fole geram um impulso de pressão que deve ser resistido pelas âncoras principais. É por isso que uma junta de dilatação de tubo não é um item independente; faz parte de um sistema que inclui as âncoras e as guias de tubulação.
Tipos de juntas de dilatação de tubos
Não existe um projeto único que se adapte a todos os sistemas de tubulação. Na prática, você escolhe entre várias famílias, e essa escolha é motivada pelo movimento que você precisa absorver e pelo impulso de pressão que é capaz de ancorar.
| Tipo | Deslocamento principal | Uso típico |
|---|---|---|
| Axial | Extensão/compressão axial | Corridas retas perto de equipamentos fixos |
| Universais | Laterais axial | Múltiplos deslocamentos, muitas vezes em tubos quentes |
| Articulado | Angular (plano único) | Perto de curvas de tubos e conexões de equipamentos |
| Gimbal | Angular (multiplano) | Arranjos de tubos espaciais |
| Pressão balanceada | Axial (com carga de ancoragem principal reduzida) | Vapor de alta pressão ou gás de alta pressão |
| Laterais | Deslocamento lateral | Tubos curtos com desalinhamento lateral |
Para linhas industriais pressurizadas, uma junta de expansão de fole metálico corrugado é a escolha mais forte devido à sua alta capacidade de pressão e resistência à temperatura. Em muitas situações, um universal mangueiras metálicas e tipos de compensadores oferece a versatilidade que você precisa.
Fabricantes como a Haoyin produzem compensadores metálicos flexíveis para serviços de vapor, petróleo e gás. Para linhas industriais flangeadas padrão, um compensador de fole pré-fabricado é o caminho mais rápido para um sistema confiável:

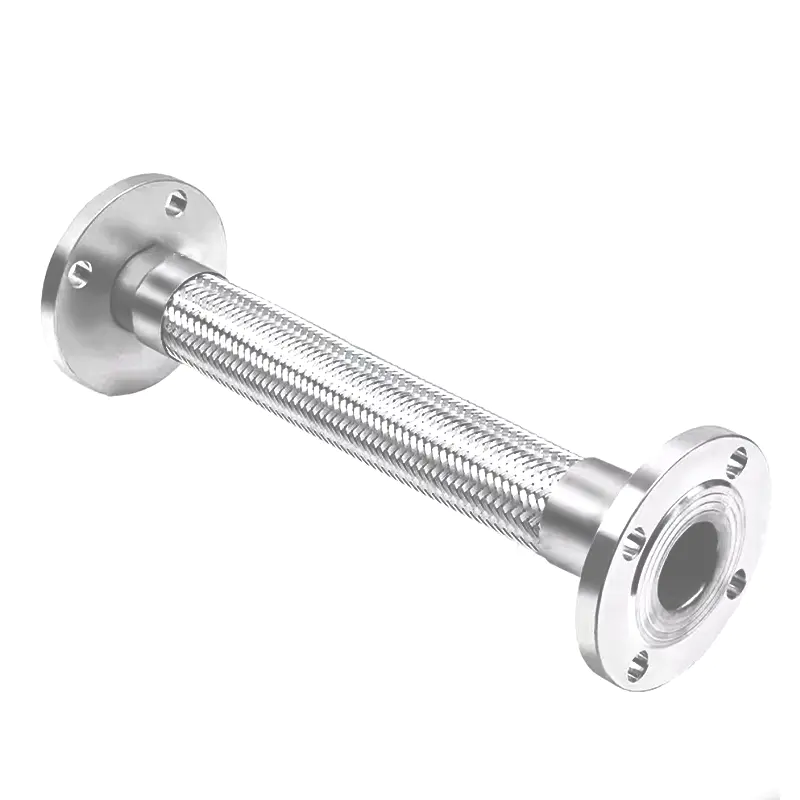

Junta de expansão metálica flexível pré-fabricada para tubulações industriais Este compensador metálico flexível está disponível em aço inoxidável ou aço carbono com classificações de pressão de até 1,6 MPa e tamanhos DN25-DN600. Ele oferece opções de flange, soldagem ou conexão rápida para sistemas de vapor, água e óleo, tornando-o uma escolha confiável para linhas industriais padrão. Verifique a temperatura projetada e os requisitos de ciclo de vida antes da seleção. Ver Produto → Antes de escolher um, verifique a temperatura máxima de projeto e o ciclo de vida necessário em relação ao seu documento inicial.
Parâmetros de seleção que decidem a vida útil
O dimensionamento de uma junta de expansão de tubo não envolve apenas o diâmetro do furo. Você deve considerar a pressão e a temperatura do projeto, as quantidades de deslocamento nas três direções, os ciclos de fadiga, a compatibilidade de fluidos e a correspondência de flanges.
- Pressão e temperatura de projeto. O material do fole e o número de camadas determinam a classificação de pressão.
- Deslocamento: axial, lateral e angular. Cada tipo tem um limite diferente.
- Ciclo de vida. Os foles são membros flexíveis. Aplicações de alto ciclo requerem foles de múltiplas camadas ou um design diferente.
- Compatibilidade com fluidos. Óleo quente, vapor, gás e água clorada exigem diferentes materiais de fole.
- Dimensões do flange e conexões finais. Certifique-se de que a junta corresponda à classe de tubo existente.
O gráfico a seguir mostra a capacidade de deslocamento relativa dos principais tipos. Os valores são classificações de engenharia ilustrativas e não dados medidos.
A escolha do material também altera o desempenho. Os foles de camada única são geralmente mais fáceis de comprimir, enquanto os foles de múltiplas camadas proporcionam melhor resistência à fadiga e à pressão a um custo mais elevado. O gráfico de radar abaixo compara as duas opções através de cinco critérios práticos.
Colocação, âncoras e práticas de instalação
A melhor junta de expansão do mundo irá falhar rapidamente se o sistema circundante não estiver preparado. Tenha em mente três regras: colocar uma âncora principal em cada lado da junta, manter o tubo alinhado entre a junta e a âncora e obedecer ao espaçamento de guia recomendado.
O diagrama estrutural abaixo mostra as partes principais de uma junta de dilatação de fole metálico. O revestimento interno protege o fole contra vibrações induzidas pelo fluxo e os tirantes limitam a explosão axial durante transientes de alta pressão.
Esticar o fole durante a instalação é comum, mas deve ser feito de acordo com o valor pré-definido pelo fabricante e não como um palpite. Os parafusos do flange devem ser apertados uniformemente. Não utilize a junta de dilatação para corrigir desalinhamento do tubo; essa é uma das maneiras mais rápidas de danificar um fole.
Lembre-se também de que uma junta de expansão com pressão balanceada foi projetada para reduzir a carga principal da ancoragem. Se você usar uma junta axial padrão em uma linha de alta pressão e o tubo não estiver ancorado corretamente, o impulso de pressão romperá o fole ou empurrará o tubo para fora de seu suporte.
Modos de falha, inspeção e manutenção
As juntas de dilatação de fole metálico são conhecidas por uma longa vida útil quando tratadas corretamente. As razões mais comuns para falhas são fissuras por fadiga, corrosão externa sob o isolamento e danos na instalação, como parafusos de flange apertados de maneira desigual.
Ao inspecionar uma junta instalada, procure por dobras de fole desgastadas umas contra as outras, sinais de depósitos verdes ou brancos perto dos flanges e qualquer indicação de que o tubo não está em seu alinhamento original nos suportes de guia. Mantenha um breve registro dos ciclos se a linha operar perto do limite de movimento projetado.
A tabela abaixo fornece uma perspectiva de prioridade de manutenção para tarefas típicas de inspeção. Não é um cronograma rígido; reflete o que engenheiros de tubulação experientes verificam primeiro.
Perguntas frequentes sobre juntas de expansão de tubo
Respostas rápidas às perguntas que as equipes de aquisição e manutenção fazem com mais frequência.
Para que é usada uma junta de dilatação de tubo?
Absorve expansão térmica, vibração e pequenos desalinhamentos em sistemas de tubulação, evitando vazamentos e danos ao equipamento.
Como calculo a expansão térmica em um tubo?
Use ΔL = α × L × ΔT. Para aço carbono, α é cerca de 11,7 × 10⁻⁶/°C. Multiplique isso pelo comprimento do tubo e pela diferença de temperatura.
Qual é a diferença entre uma junta de dilatação e um compensador?
Na maioria dos contextos industriais, eles são o mesmo componente. Um compensador é simplesmente um conector flexível que compensa o movimento térmico na tubulação.
Com que frequência as juntas de dilatação dos tubos devem ser substituídas?
Não há intervalo fixo. A vida útil depende da contagem de ciclos, da temperatura, do ambiente de corrosão e da qualidade da instalação. Inspecione pelo menos uma vez por ano.
Quais são as causas comuns de falha do fole metálico?
Fissuras por fadiga, corrosão sob o isolamento, aperto irregular do flange e excesso do deslocamento nominal.
Uma junta de dilatação de tubo pode absorver ruído e vibração?
Sim. Uma junta de fole metálico amortece a vibração de alta frequência de bombas e compressores, embora não substitua um isolador de vibração adequado.
Se você se deparar com uma linha quente, uma bomba barulhenta ou um flange que não permanece firme, uma junta de expansão de tubo de tamanho adequado é a solução mais simples na especificação. Use o layout da âncora e da guia para ter uma chance justa, pergunte ao fabricante o ciclo e as curvas de pressão e mantenha os registros de manutenção atualizados. Essa é a diferença entre uma junta que dura vinte anos e outra que é substituída a cada dois.
