Guia de Compra 2026
O que é um Tubo de encanamento flexível
A tubo de encanamento flexível é um conduíte corrugado ou trançado construído para mover a água entre dois pontos fixos enquanto tolera vibrações, expansão térmica e pequenos desalinhamentos que um tubo rígido não pode absorver. A característica definidora é um núcleo de metal corrugado ou composto, na maioria das vezes aço inoxidável 304 ou 316L, envolto em uma luva externa trançada que suporta a carga de pressão de trabalho. Encanadores e engenheiros de instalações alcançam esta categoria, muitas vezes agrupada sob o rótulo mais amplo de Conjuntos de tubulação e mangueira de água , sempre que uma conexão precisar ser dobrada manualmente, em vez de por meio de uma série de cotovelos e uniões rígidas.
Em comparação com o tubo de cobre ou o tubo de CPVC, uma linha de água flexível encurta a distância física que um técnico precisa medir e cortar, uma vez que a própria montagem ocupa pequenos deslocamentos no alinhamento. É por isso que um conector de água flexível aparece tão amplamente atrás de pias, aquecedores de água, máquinas de lavar, vasos sanitários e caldeiras, e é por isso que versões mais longas da mesma construção servem como mangueira de abastecimento de água em salas mecânicas, circuitos de aquecimento hidrônico e linhas de transferência de fluidos industriais leves.
Construção de forro de água e por que é importante
O Núcleo Ondulado
O forro de água é o tubo de suporte de pressão interno de um conjunto de tubo de encanamento flexível. É normalmente formado enrolando-se um pedaço reto de tira de aço inoxidável em um tubo, soldando a costura e, em seguida, ondulando a parede em um padrão helicoidal ou anular contínuo. Essa ondulação é o que permite que um tubo de metal flexione repetidamente sem rachar, já que cada crista atua como uma pequena dobradiça que distribui a tensão de flexão ao longo de todo o comprimento do tubo, em vez de concentrá-la em um ponto.
Espessura da parede e comportamento de vedação
A espessura da parede em uma linha de água típica varia de aproximadamente 0,15 mm a 0,30 mm, dependendo da classe de pressão de trabalho e do diâmetro externo, com paredes mais espessas geralmente selecionadas para linhas de abastecimento que apresentam oscilações de pressão mais amplas. Um revestimento adequadamente formado mantém seu perfil de ondulação uniforme ao longo de toda a extensão, o que mantém o caminho do fluxo interno suave o suficiente para evitar turbulência desnecessária e desgaste prematuro na crista de cada ondulação.
Materiais usados em tubos flexíveis de encanamento e tubulações de água e conjuntos de mangueiras
A seleção do material altera o desempenho de uma mangueira de água trançada sob flexões repetidas, oscilações de temperatura e exposição a diferentes produtos químicos da água. A tabela abaixo descreve as funções dos componentes mais frequentemente encontradas em um pacote completo de tubos flexíveis para encanamento e conjuntos de tubulações e mangueiras de água.
| Componente | Material Comum | Função Típica | Notas de flexibilidade |
|---|---|---|---|
| Forro Interno | Aço Inoxidável 304 | Transporta fluxo de água e pressão de trabalho | Boa flexibilidade geral para a maioria das linhas de abastecimento internas |
| Forro Interno, higher grade | Aço inoxidável 316L | Transporta fluxo em ambientes com alto teor de cloreto ou úmidos | Flexibilidade semelhante ao 304 com maior resistência à corrosão |
| Manga externa | Fio de aço inoxidável trançado | Restringe a pressão de ruptura e protege o revestimento | Adiciona força enquanto o padrão de trama ainda permite flexão |
| Acessórios finais | Latão ou aço inoxidável | Conecta o conjunto a acessórios ou válvulas | Seção fixa e não flexível em cada extremidade |
| Jaqueta externa opcional | Revestimento de PVC ou PE | Adiciona uma capa protetora sobre a trança | Ligeira redução na flexibilidade, ganho na proteção da superfície |

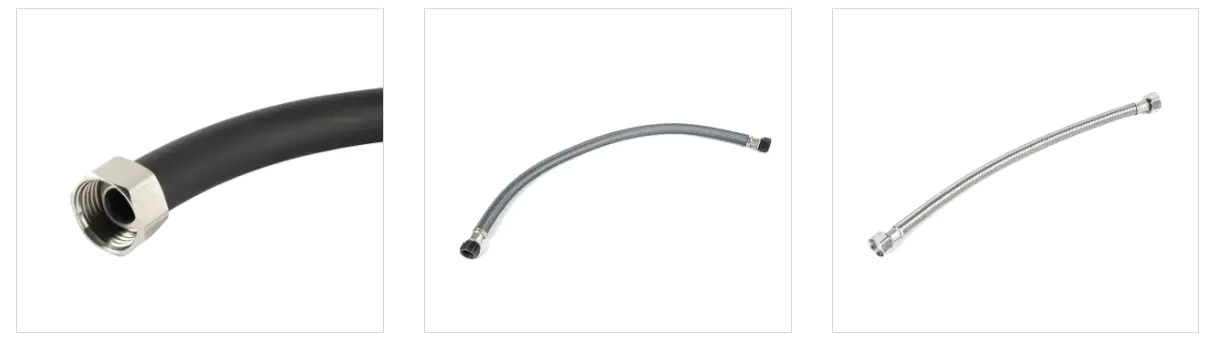

Tipos comuns de conectores flexíveis de água e mangueiras de água trançadas
Um conector de água flexível é geralmente agrupado por diâmetro nominal, uma vez que o diâmetro acompanha estreitamente o acessório ou linha que deve servir. Um conector curto de três oitavos de polegada é adequado para uma única torneira ou batente angular, enquanto uma mangueira de abastecimento de água mais larga de uma polegada é mais comum em uma linha de serviço inteira ou em um coletor de sala mecânica. O gráfico abaixo mostra uma associação geral entre o tamanho nominal e o contexto de instalação onde ele aparece com mais frequência.
Comparação de desempenho entre opções de tubulação comuns
A escolha entre um tubo de encanamento flexível, um tubo de cobre rígido e uma mangueira de borracha padrão geralmente se resume ao desempenho de cada um em vários atributos práticos. O gráfico de radar abaixo alinha cinco critérios lado a lado para que as compensações sejam mais fáceis de ver rapidamente.
- Tubo de encanamento flexível
- Tubo de cobre rígido
- Mangueira de borracha padrão
Ciclo de curvatura e comportamento de fadiga de camisas de água de aço inoxidável
Como se espera que um tubo de encanamento flexível se mova ligeiramente toda vez que um acessório é reparado ou um edifício assenta, os engenheiros observam como o conjunto se comporta ao longo de repetidos ciclos de curvatura, em vez de julgá-lo em um único teste de pressão estática. O gráfico de linhas abaixo traça uma curva geral de retenção de desempenho para um revestimento de água de aço inoxidável à medida que os ciclos de dobra se acumulam, e é por isso que um raio de curvatura generoso durante a instalação ajuda a prolongar a vida útil.
Resistência à corrosão por classe de material
A resistência à corrosão é uma das principais razões pelas quais uma mangueira trançada de aço inoxidável é escolhida em vez de uma alternativa de aço simples ou galvanizada, especialmente em salas mecânicas úmidas ou instalações costeiras onde a exposição a cloretos é maior. O gráfico abaixo coloca quatro classes de materiais comuns em uma escala de resistência relativa para comparação rápida.
Guia de dimensionamento para mangueira de abastecimento de água e linha de água flexível
Acertar o diâmetro e o comprimento na primeira tentativa evita uma viagem de volta ao balcão de abastecimento. A tabela de referência abaixo agrupa uma linha de água flexível por diâmetro nominal, juntamente com o tipo de conexão e o ponto de uso mais comumente associado a ela.
| Diâmetro Nominal | Faixa de comprimento típica | Tipo de conexão comum | Ponto de uso típico |
|---|---|---|---|
| 3/8 pol. | 9 a 20 polegadas | Compressão x Compressão | Parada angular para torneira |
| 1/2 pol. | 9 pol. a 24 pol. | Compressão x Compressão | Válvula de enchimento do tanque do vaso sanitário |
| 3/4 pol. | 36 pol. a 72 pol. | Acoplamento roscado | Entrada da máquina de lavar |
| 1 pol. | 12 pol. a 60 pol. | Acoplamento roscado or flange | Aquecedor ou coletor de água |
| 1,25 pol. a 2 pol. | Comprimento personalizado | Extremidade flangeada ou soldada | Distribuição mecânica de salas |
Orientação de instalação passo a passo
Um tubo de encanamento flexível recompensa o manuseio cuidadoso durante a instalação, uma vez que a maioria dos vazamentos iniciais remonta a uma conexão apressada, e não a uma peça defeituosa. A sequência abaixo cobre a ordem geral de operações para uma conexão típica de aparelho.
-
Desligue e alivie a pressão
Desligue o abastecimento de água a montante e alivie a pressão residual no dispositivo aberto mais próximo antes de desconectar qualquer linha existente.
-
Inspecione as portas
Inspecione ambas as portas de conexão quanto a danos, detritos ou resíduos de selante antigo e limpe as superfícies de vedação com um pano seco.
-
Selecione a montagem certa
Escolha um tubo de encanamento flexível ou uma mangueira de abastecimento de água dimensionada para combinar com a rosca da porta e o comprimento necessário, permitindo uma curva suave em vez de uma dobra apertada.
-
Rosqueie e aperte
Rosqueie manualmente a conexão na porta até ficar firme e, em seguida, avance com uma chave inglesa um quarto controlado até meia volta além do aperto manual, evitando torque excessivo na porca trançada.
-
Rota com curva larga
Direcione a montagem de forma que o raio de curvatura permaneça amplo e o revestimento não fique dobrado, torcido ou pressionado contra uma borda afiada.
-
Restaurar fornecimento e verificar
Restaure o abastecimento de água gradualmente e verifique se há infiltração em todos os pontos de conexão antes de fechar o gabinete ao redor ou o acesso à parede.
-
Verifique novamente após o primeiro uso
Verifique novamente a conexão após o primeiro dia completo de uso, pois as conexões podem assentar ligeiramente à medida que a linha de água assenta na arruela de vedação.
Onde tubos flexíveis de encanamento e revestimentos de água são usados
O same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Encanamento Residencial
Conectando torneiras, vasos sanitários, aquecedores de água e máquinas de lavar onde a instalação rápida e leve é mais importante.
-
Sistemas de aquecimento predial
Loops de aquecimento hidrônico onde uma linha de água flexível absorve a expansão térmica entre o tubo coletor rígido e radiadores individuais ou unidades fan coil.
-
Tubulação para instalações de saúde
Configurações onde a estanqueidade e intervalos de manutenção mais longos reduzem a frequência com que é necessário o acesso para manutenção atrás das paredes acabadas.
-
AVAC industrial
Conexões de resfriamento e tratamento de ar onde a vibração do equipamento rotativo exige um conector de água flexível em vez de uma junta rígida.
Escolhendo um fabricante de tubos flexíveis personalizados
Comprar de um fabricante de tubos flexíveis personalizados em vez de um fornecedor de hardware geral geralmente faz sentido quando um projeto precisa de comprimentos não padronizados, acessórios finais específicos ou volumes de pedidos maiores. Alguns pontos de verificação práticos ajudam a restringir a pesquisa entre as opções de fornecedores de mangueiras trançadas de aço inoxidável.
- Confirme se a fábrica pode produzir a combinação exata de diâmetro, comprimento e encaixe, em vez de apenas estocar um catálogo fixo.
- Solicite conjuntos de amostra para verificar a uniformidade da corrugação e a estanqueidade da trança antes de realizar um pedido completo.
- Revise o equipamento de teste no local, pois a estanqueidade ao ar e a capacidade de teste de ruptura dizem mais sobre consistência do que apenas uma folha de especificações.
- Discuta antecipadamente as necessidades de embalagem e rotulagem da mangueira flexível de abastecimento de água OEM se os conjuntos forem de marca própria.
- Veja a capacidade de resposta durante a fase de amostragem como um indicador geral de como um fabricante de conectores flexíveis trançados para água lidará com as solicitações de mudança durante a produção.
Vários compradores procuram uma fábrica flexível de tubos hidráulicos com base na China à medida que os requisitos de volume aumentam, em grande parte devido à concentração da capacidade de montagem de corrugados, trançados e acessórios em uma única região de fornecimento, o que encurta a cadeia de coordenação entre formação, teste e embalagem.
Visão geral da capacidade de fabricação
projeta e fabrica foles de aço inoxidável e conjuntos de conexão flexíveis para aplicações de encanamento, aquecimento e gás. A instalação fica em um local de 35 mu com 18.000 metros quadrados de espaço de oficina padronizado dedicado à conformação, trançado, montagem e acabamento.
- 4M Metros de tubo corrugado de aço inoxidável produzidos por ano
- 120 Funcionários em linhas de conformação, trançamento e montagem
- 20 Pessoal técnico dedicado apoiando projeto e testes
- 18.000 Metros quadrados de espaço de oficina padronizado
O research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Dicas de manutenção para prolongar a vida útil
- Inspecione os conjuntos de conectores de água flexíveis visíveis quanto a ferrugem, dobras ou protuberâncias na superfície pelo menos uma vez por ano.
- Evite pintar sobre uma mangueira de água trançada, pois a umidade retida sob a tinta pode acelerar a corrosão da superfície.
- Mantenha os conjuntos longe de bordas afiadas de gabinete ou suportes de prateleira que possam desgastar a trança externa com o tempo.
- Substitua uma mangueira de abastecimento de água que apresente alguma protuberância, pois isso geralmente sinaliza um revestimento que começou a se separar do reforço trançado.
- Apoie longos trechos horizontais em intervalos para que a linha de água não carregue seu próprio peso sem suporte por um longo período.
Perguntas frequentes
-
Q1. O que é um encanamento flexível
Um tubo de encanamento flexível é um tubo corrugado de metal ou composto, geralmente reforçado com uma luva externa trançada, construído para conectar dois pontos de encanamento enquanto se dobra para absorver movimentos e pequenos desalinhamentos.
-
Q2. O que é um forro de água flexível
O water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. O que é uma mangueira de água trançada
Uma mangueira de água trançada combina um forro corrugado com uma camada externa de fio de aço inoxidável tecido que reforça a montagem contra a pressão de trabalho, ao mesmo tempo que permite que ela dobre.
-
Q4. O que é uma mangueira de abastecimento de água
Uma mangueira de abastecimento de água é o termo geral para um conector flexível que passa entre uma válvula de corte ou linha de abastecimento e um acessório como uma torneira, vaso sanitário ou eletrodoméstico.
-
Q5. Como você instala um tubo de encanamento flexível
Desligue o abastecimento de água, enrosque a conexão manualmente até ficar firme e, em seguida, aperte um quarto a meia volta adicional controlada com uma chave inglesa, mantendo o corpo do tubo livre de dobras.
-
Q6. Quão apertada deve ser uma mangueira de abastecimento de água
O connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7. As mangueiras flexíveis podem ser dobradas
Sim, essa é sua função principal, embora cada conjunto tenha um raio de curvatura mínimo, e dobrá-lo com mais nitidez do que esse raio pode tensionar o revestimento e reduzir sua vida útil.
-
Q8. As mangueiras flexíveis de água podem ser estendidas
Estender um trecho geralmente significa substituir o conjunto por um mais longo, em vez de unir duas mangueiras, uma vez que um acoplamento intermediário adiciona outro ponto de vazamento potencial.
-
Q9. Que escala de produção está por trás dessas montagens
Instalações que produzem esta categoria em grande escala, como a Haoyin, normalmente operam linhas contínuas de formação e trançamento capazes de produzir vários milhões de metros de tubos corrugados por ano.
-
Q10. A equipe técnica permanece envolvida após a fase de design
Em uma operação de fabricação bem organizada, o pessoal técnico permanece envolvido desde o projeto estrutural até os testes e suporte à produção, em vez de se afastar após a conclusão do desenho.
