Resposta rápida: Como determinar o tamanho correto do conector de gás
O tamanho correto para um Conector de gás flexível de aço inoxidável é definido pelo encaixe de entrada no aparelho e pelo encaixe de saída na válvula de corte de gás, e não pelo tamanho do ramal de gás que alimenta a sala. Os conectores são rotulados por um tamanho nominal, e os dois tamanhos usados na maioria dos eletrodomésticos são 3/8 de polegada e 1/2 polegada, enquanto os tamanhos de 3/4 de polegada e 1 polegada são geralmente reservados para aparelhos de maior consumo, como grandes aquecedores de água e fornos. Para escolher o tamanho certo, combine o encaixe fêmea em cada extremidade do conector com o tamanho da rosca estampado na válvula do aparelho e na válvula de corte e, em seguida, confirme se a capacidade nominal de entrada desse tamanho nominal é igual ou superior ao valor máximo de BTU por hora impresso na placa de identificação do aparelho.
A conector de gás flexível de aço inoxidável para fogão as instalações geralmente têm tamanho de 1/2 polegada, enquanto muitos aparelhos de cozinha compactos ou portáteis usam uma conexão menor de 3/8 de polegada. Gamas maiores de estilo comercial e unidades combinadas às vezes exigem um encaixe de 3/4 de polegada, portanto, a placa de identificação do aparelho deve sempre ser verificada antes de solicitar um conector de substituição.
Por que o tamanho correto é importante para uma mangueira de gás flexível de aço inoxidável
Um conector subdimensionado restringe o fluxo de gás para o aparelho, o que pode levar a um desempenho fraco do queimador, recuperação lenta do aquecedor de água ou um aparelho que luta para atingir sua potência nominal. Um conector superdimensionado, por outro lado, não rosqueará corretamente na válvula do aparelho ou na válvula de corte, e forçar um encaixe incompatível pode danificar a rosca tanto no conector quanto na válvula. Como as classificações de entrada do aparelho variam entre marcas e modelos, o tamanho nominal que funcionou em uma unidade antiga não é automaticamente correto para sua substituição, portanto, a placa de características deve ser verificada sempre que um aparelho for trocado.
Isto difere um pouco de como um conector de gás csst sistema é dimensionado. Um conector de gás CSST normalmente faz parte de uma tubulação contínua de aço inoxidável corrugado que distribui gás de um medidor ou coletor para vários aparelhos em toda uma estrutura, de modo que seu tamanho é calculado a partir da carga total conectada e do comprimento de cada trecho usando um gráfico de dimensionamento, em vez de a partir de um único acessório de aparelho. Uma mangueira de gás flexível de aço inoxidável usada exclusivamente como conector de aparelho, por outro lado, só precisa combinar os dois acessórios entre os quais fica.
Tamanhos nominais comuns e correspondência de aparelhos
A tabela abaixo resume como os tamanhos nominais dos conectores normalmente se alinham com os aparelhos domésticos comuns a gás. Esses números são referências gerais e a classificação de entrada máxima exata estampada na placa de identificação do aparelho deve sempre ter prioridade sobre qualquer tabela geral.
| Tamanho nominal | Aparelho Típico | Conexão de thread comum | Aprox. Entrada máxima |
|---|---|---|---|
| 3/8 polegada | Fogão compacto, cooktop portátil | 3/8 polegada FIP | Cerca de 40.000 BTU/hora |
| 1/2 polegada | Fogão ou fogão a gás, secador a gás | 1/2 polegada FIP | Cerca de 75.000 BTU/hora |
| 3/4 polegada | Aquecedor de água a gás, forno a gás | 3/4 polegada FIP | Cerca de 150.000 BTU/hora |
| 1 polegada | Forno grande, alimentação múltipla | 1 polegada FIP | Cerca de 300.000 BTU/hora |
Entrada máxima aproximada por tamanho nominal do conector
Figura 1. Entrada máxima aproximada do dispositivo associada a cada tamanho nominal de conector.

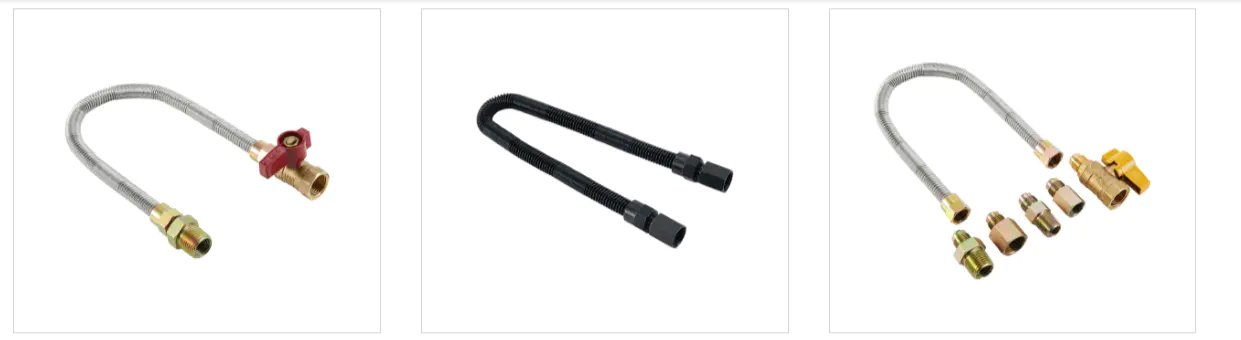

Conector de gás flexível de aço inoxidável comparado com opções revestidas de CSST e PVC
Os compradores muitas vezes precisam decidir entre um simples Conector de gás flexível de aço inoxidável , um prazo mais longo conector de gás csst , e um Conector de gás revestido de PVC . Todos os três compartilham o mesmo núcleo de aço inoxidável corrugado, mas são construídos e acabados para funções diferentes. A tabela e o gráfico abaixo descrevem como essas três opções geralmente se comparam em função e não em preço.
| Recurso | Conector de gás flexível de aço inoxidável | Conector de gás CSST | Conector de gás revestido de PVC |
|---|---|---|---|
| Material Básico | Aço inoxidável corrugado | Aço inoxidável corrugado | Aço inoxidável corrugado with PVC jacket |
| Uso típico | Conexão de aparelho único | Distribuição de gás em todo o edifício | Conexão de aparelho único |
| Acabamento de superfície | Aço inoxidável puro ou levemente acabado | Muitas vezes encamisado ao longo de toda a corrida | Revestimento externo colorido, geralmente amarelo |
| Faixa de comprimento comum | Curto, aparelho para válvula | Longas corridas de sala em sala | Curto, aparelho para válvula |
Comparação ilustrativa entre os principais fatores de seleção
Figura 2. Comparação ilustrativa lado a lado, não derivada de um relatório de teste específico.
Como o diâmetro da bobina e a espessura da parede influenciam o raio de curvatura
O padrão de ondulação em um mangueira de gás flexível de aço inoxidável é o que permite que ele se dobre em torno de gabinetes, válvulas de deslocamento e espaços utilitários apertados sem dobrar. À medida que o tamanho nominal aumenta, a espessura da parede e o diâmetro da bobina geralmente também aumentam, o que aumenta o raio mínimo através do qual a mangueira pode ser dobrada antes que as corrugações comecem a achatar ou quebrar por tensão devido à flexão repetida. Um conector que é dobrado mais do que seu raio mínimo nominal perde área de seção transversal no ponto de curvatura, o que reduz o fluxo efetivo mesmo que o tamanho nominal da conexão não tenha mudado.
Raio de curvatura mínimo recomendado por tamanho nominal
Figura 3. Tendência geral de aumento do raio de curvatura mínimo junto com o tamanho nominal do conector.
Durabilidade do ciclo flexível em todos os tipos de revestimento
A flexão repetida durante a manutenção, movimentação e limpeza do aparelho é um dos principais motivos pelos quais um conector de aparelho eventualmente precisa ser substituído. Um acabamento inoxidável puro, um Mangueira de gás de aço inoxidável revestido amarelo , e um Conector de gás revestido de PVC todos usam o mesmo núcleo corrugado, portanto, sua vida útil flexível é determinada principalmente pela espessura da parede, profundidade da ondulação e quão bem o revestimento externo resiste à abrasão em pontos onde a mangueira entra em contato com a borda do gabinete ou contra-estrutura. A ilustração abaixo é uma comparação geral da durabilidade relativa do ciclo flexível e não foi extraída de um teste específico publicado.
Índice de durabilidade relativo do ciclo flexível ilustrativo
Figura 4. Índice apenas ilustrativo, destinado a mostrar padrão relativo em vez de valores medidos exatos.
Onde uma mangueira de gás de aço inoxidável com revestimento amarelo é normalmente usada
A Mangueira de gás de aço inoxidável revestido amarelo é um conector inoxidável corrugado padrão com uma capa externa adicional, geralmente com acabamento em amarelo, para que seja rapidamente reconhecível entre outras linhas flexíveis em uma cozinha ou área de serviço. O revestimento adiciona uma camada de resistência à abrasão e graxa na parte superior do núcleo de aço inoxidável, o que é útil em ambientes de cozinha movimentados, onde um conector pode roçar nas bordas do gabinete, nas ferramentas de limpeza ou no líquido de cozimento derramado ao longo dos anos. Os locais comuns que esse estilo de conector aparece incluem o seguinte.
- Fogões a gás residenciais e comerciais leves posicionados em áreas de cozinha de alto tráfego
- Secadores a gás localizados em salas de serviço onde a mangueira pode ser visível e beneficiam de identificação por cores
- Instalações onde um técnico deseja separar visualmente uma linha de gás da água próxima ou das linhas de drenagem de uma só vez
- Projetos de modernização onde é preferível combinar a cor do revestimento de um conector existente para obter uma aparência consistente
A jaqueta adicionada não altera a lógica de tamanho nominal subjacente abordada anteriormente neste artigo. O dimensionamento de um conector revestido amarelo ainda se resume a combinar as roscas de encaixe em ambas as extremidades e confirmar a capacidade nominal com a placa de identificação do aparelho.
Erros de dimensionamento que reduzem o desempenho do aparelho
A maioria das reclamações sobre dimensionamento remonta a um pequeno número de erros repetidos durante a seleção ou instalação.
- Escolher o comprimento do conector com base apenas na distância da abertura da parede e não na posição real da válvula.
- Supondo que cada fogão a gás use o mesmo tamanho nominal sem verificar a placa de identificação do aparelho atual.
- Reutilizar um conector antigo em um aparelho substituto sem verificar se o tamanho da conexão de entrada ainda corresponde.
- Ignorando a diferença entre a etiqueta de tamanho nominal de um conector e seu diâmetro de fluxo interno real.
- Mistura de tipos de rosca entre a válvula de corte e o encaixe do conector, o que pode causar má vedação na junta.
Escolhendo um fabricante de conector de gás flexível de aço inoxidável
Uma vez identificados o tamanho e o tipo de revestimento corretos, a próxima decisão é qual fabricante de conector de gás flexível de aço inoxidável de origem, especialmente para compradores que fazem pedidos em grandes quantidades ou repetidos. Um confiável fornecedor de conector de gás de aço inoxidável deve ser capaz de manter profundidade de corrugação e espessura de parede consistentes em todas as execuções de produção, uma vez que mesmo uma pequena variação nessas dimensões altera tanto o raio de curvatura quanto a capacidade de fluxo nominal discutida anteriormente neste artigo.
Para compradores que exploram conector de gás flexível atacado acordos, vale a pena confirmar que a fábrica pode fornecer uma faixa de tamanho nominal completo de 3/8 de polegada a 1 polegada, juntamente com múltiplas opções de revestimento, incluindo aço inoxidável puro, revestido de PVC e acabamentos com revestimento amarelo, de modo que um único pedido possa cobrir várias categorias de eletrodomésticos de uma só vez. Ao comparar um fabricante de conectores de gás China compradores baseados estão considerando, perguntas úteis a serem feitas incluem como o estoque de bobinas brutas é selecionado antes da formação, como os processos de corrugação e trançado são monitorados durante a produção e se as roscas de encaixe são verificadas em relação aos medidores de referência antes da embalagem.
Um Conector de gás de aço inoxidável OEM O programa costuma ser o caminho mais eficiente para distribuidores e marcas de eletrodomésticos que precisam de diâmetros de bobina personalizados, comprimentos personalizados ou embalagens de marca, incluindo um dedicado conector de gás flexível de aço inoxidável para fogão linha construída em torno de uma plataforma de aparelho específica. Os principais pontos de avaliação normalmente incluem o seguinte.
- Escala de produção e capacidade de manter espessura de parede consistente em grandes pedidos
- Gama de tamanhos nominais e opções de revestimento oferecidas em uma única fábrica
- Suporte para comprimento de bobina personalizado, configuração de encaixe e embalagem para programas OEM
- Controle documentado do processo desde a triagem da matéria-prima até a inspeção final
Sobre Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. é uma empresa profissional focada na pesquisa, design, fabricação e venda de foles de aço inoxidável, trabalhando para fornecer soluções de conexão flexíveis seguras e duráveis para gás, encanamento, aquecimento e campos relacionados. A empresa opera como fabricante OEM de conectores de gás flexíveis de aço inoxidável e uma fábrica de conectores de gás CSST personalizados ODM, apoiando compradores que precisam de linhas de produtos padrão ou especificações totalmente personalizadas.
A instalação cobre uma área de 35 mu e inclui 18.000 metros quadrados de oficinas de produção padronizadas, apoiadas por sistemas de gestão, incluindo ISO9001, ISO14001 e ISO45001 . Reconhecida como uma empresa nacional de alta tecnologia e uma fábrica verde, a Haoyin segue uma filosofia de produção construída em torno de consistência e qualidade, com um processo que vai desde a triagem de matérias-primas e design estrutural até a fabricação, testes de desempenho e suporte pós-venda.
Solicite especificações do produto e informações de atacado
Os compradores que identificaram o tamanho nominal, o tipo de revestimento e o comprimento necessários para o seu projeto podem enviar especificações do aparelho para uma recomendação de produto correspondente. Se o requisito é uma pequena ordem experimental de um Conector de gás flexível de aço inoxidável para uma única linha de produtos, um volume conector de gás flexível atacado ordem, ou um Conector de gás de aço inoxidável OEM programa com marca personalizada, compartilhamento do tipo de aparelho, tamanhos nominais necessários e acabamento de revestimento desejado ajudam a acelerar a resposta com folhas de especificações precisas.
Perguntas frequentes
-
Q1. O que é um conector de gás flexível de aço inoxidável
É um tubo corrugado de aço inoxidável equipado com extremidades de conexão, usado para ligar um aparelho a gás a uma válvula de corte, permitindo alguma flexibilidade no roteamento e na colocação do aparelho.
-
Q2. Como funciona um conector de gás flexível de aço inoxidável
A estrutura da parede ondulada permite que o tubo contorne obstáculos enquanto transporta o gás com segurança entre a válvula de corte e a conexão de entrada do aparelho.
-
Q3. Quais são as vantagens dos conectores de gás de aço inoxidável
Eles combinam flexibilidade para facilitar a instalação com um núcleo de metal durável que resiste a dobras repetidas durante a limpeza, manutenção ou substituição de aparelhos.
-
Q4. Quanto tempo dura um conector de gás flexível de aço inoxidável
A vida útil depende das condições de instalação e da frequência com que o conector é flexionado, portanto, a inspeção visual periódica quanto a desgaste nos pontos de dobra é uma prática razoável.
-
Q5. Os conectores de gás flexíveis de aço inoxidável são seguros para uso?
Quando o tamanho nominal correto, acessórios de rosca correspondentes e um caminho de roteamento livre de dobras ou curvas acentuadas são usados, esse estilo de conector é um método amplamente utilizado para conexões de eletrodomésticos.
-
Q6. Os conectores de gás flexíveis podem ser usados para gás natural
Sim, este estilo de conector é comumente usado para conexões de aparelhos de gás natural em ambientes residenciais e comerciais leves.
-
Q7. Os conectores de gás flexíveis podem ser usados para gás propano
Sim, a mesma construção em aço inoxidável corrugado também é usada para conexões de aparelhos de propano, com seleção de acessórios de acordo com o tamanho da rosca do aparelho e da válvula.
-
Q8. Os conectores de gás de aço inoxidável são resistentes à corrosão?
Inoxidável steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. Qual material é usado para fazer conectores de gás flexíveis
O tubo central é de aço inoxidável corrugado e, dependendo da linha de produtos, pode ser deixado descoberto ou acabado com um revestimento externo como PVC ou uma capa protetora amarela.
-
Q10. Qual é a diferença entre CSST e um conector revestido de PVC
A tubulação do conector de gás CSST é geralmente usada para distribuição mais longa em toda a estrutura, enquanto um conector de gás revestido de PVC é um produto de comprimento mais curto projetado para conectar um aparelho à sua válvula de corte.
